에어 나이프 및 에어 노즐을 통한 건조 및 블로우오프 공정 개선
건조, 냉각 및 블로우오프 공정에서 압축 공기 사용을 줄이거나 제거하여 운영 비용을 크게 절감할 수 있습니다.
블로워 에어 제품
WindJet 블로워 제품은 압축 공기 없이도 건조 및 블로우-오프 공정에 강력하면서 에너지 절감이 가능한 솔루션을 제공합니다. 이 시스템은 깨끗하고 가열된 공기를 생성하며, 소음과 유지보수가 적어 운영 비용 절감과 함께 일관된 고성능을 제공합니다. 견고한 구조와 간편한 설치로 다양한 산업 공정에서 안정적이고 균일한 공기 흐름을 보장합니다.
WindJet® 블로워 에어 나이프 및 에어 캐논 패키지는 건조 및 블로우오프 공정을 위한 깨끗하고 가열된 공기를 생성합니다. 압축 공기가 필요 없으며, 작동 소음이 매우 낮습니다. 완전한 패키지 형태로 제공되어 통합 과정의 문제를 제거하고 설치가 간편하며 유지보수가 거의 필요하지 않습니다. 이 패키지는 다음과 같은 구성으로 이루어져 있습니다:
WindJet 재생형 블로워
이 블로워는 공기의 일부를 재순환시키는 동적 작동 원리를 사용하며, 다단식 또는 용적식 블로워와 유사한 성능을 제공합니다. 재생형 블로워에서는 압축 공간이 임펠러 블레이드 끝단과 하우징 벽 사이의 원형 공간으로 형성됩니다. 작동 시 회전하는 임펠러가 흡입구에서 공기를 끌어들여 압축 공간으로 보내고, 원심력에 의해 공기를 외곽의 곡면 하우징으로 이동시킵니다. 이 과정에서 일부 공기가 각 블레이드를 지나 다음 블레이드의 기저부로 되돌아가 다시 가속되는데, 이러한 작용을 ‘재생(regenerative)’이라고 합니다.
- 5.5, 10, 20A, 25, 30 HP 모터 옵션 제공. 패키지에는 압력 릴리프 밸브, 압력 게이지, 흡입 필터, 필터 모니터링 게이지, 피팅 및 유연/고정 배관용 마운팅 어댑터 포함
- 저소음 설계 – 블로워 크기 및 압력에 따라 77~90 dBa
- 경량 구조로 어떤 방향에서도 설치 가능
- 직결 구동 방식으로 유지보수 최소화; 3상, 듀얼 주파수 및 다양한 전압 사양 제공
- 별도의 히팅 요소 없이, 작동 중 발생하는 열로 공기 가열
- 팬 냉각 방식으로 베어링 주변 열을 방출하여 수명 연장
- 연속적이고 맥동이 없는 무급유 공기 흐름 제공
- 부식 방지를 위한 아노다이징 알루미늄 구조
- TEFC 모터 적용; CE 및 cURus 인증
- 필터 모니터링 게이지로 유지보수 시점 알림

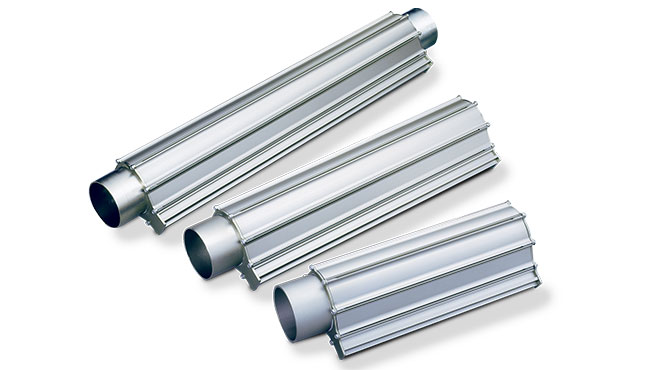

WindJet 블로워 에어 나이프는 넓은 영역(일반적으로 2 ft(61 cm) 이상)에 걸쳐 균일한 건조 및 블로우오프를 위한 연속적이고 고충격의 공기 흐름을 제공합니다.
- 표준 길이: 6", 12", 18", 24", 30", 36" (152, 305, 457, 610, 762, 914 mm) / 맞춤 길이 제작 가능
- 에어 슬롯 크기: 0.040", 0.060" (1 mm, 1.5 mm)
- 직선형으로 제어된 공기 흐름으로 우수한 성능 제공
- WindJet 에어 나이프는 공기 흐름을 직선으로 분사하도록 설계된 독특한 리딩 엣지 구조를 적용했습니다. 이 설계를 통해 나이프 전체 길이에 걸쳐 균일하고 대유량의 일정한 공기 흐름을 형성하며, 일반적인 에어 나이프에서 발생하는 얼룩(spotting) 및 불균일 건조(blotching) 문제를 최소화합니다.
- 리딩 엣지 설계로 공기 흐름 방향을 시각적으로 확인할 수 있도록 해주어, 최대 커버리지를 확보할 수 있도록 에어 나이프 위치를 쉽게 조정 가능
- 알루미늄 에어 나이프의 누설을 방지하는 밀폐형 엔드 캡 가스켓 적용
- 내식성 마감 처리
- 3" 플랜지형 공기 유입구
- 316 스테인리스 스틸 재질 옵션 제공
WindJet 블로워 에어 캐논: 고속의 집중된 공기 흐름을 통해 벌크 자재를 이동시키고, 복잡한 형상의 부품도 효과적으로 건조할 수 있습니다.
- 단독 사용 또는 에어 나이프 패키지와 함께 사용하여, 구멍이나 홈이 있는 복잡한 형상의 부품까지 완전한 건조 가능
- 내장형 마운트 스페이서로 브래킷 장착 시 위치 조정 용이
- 내식성과 긴 수명을 위한 아노다이징 알루미늄 구조
- 316 스테인리스 스틸 재질 옵션 제공
- 오리피스 크기: 0.5", 0.75", 1" (12.7, 19, 25.4 mm)
압축 공기 노즐 및 제품
WindJet 압축 공기 제품은 건조 및 블로우오프 공정에 효과적인 고충격 공기를 제공하며, 오픈 튜브나 파이프 대비 공기 사용량을 크게 절감합니다.
WindJet 압축 공기 노즐: 전자, 자동차 제조, 산업 조립 등 다양한 산업에서 국부 건조, 냉각, 이물질 제거에 적합한 다용도 솔루션입니다. WindJet 노즐은 부채꼴형 또는 원형 분사 패턴을 제공하며, 고온 환경에서도 견딜 수 있는 다양한 크기, 용량, 재질로 제공됩니다. 간헐 또는 연속 운전이 가능하며, 여러 개를 나란히 설치해 공기 커튼을 형성할 수 있습니다. WindJet 노즐은 압축 공기 사용량을 크게 절감하고, 오픈 파이프 대비 최대 60%까지 체감 소음을 줄일 수 있습니다.
압축 공기 사용량 비교: 오픈 파이프 vs 에어 노즐
| 오픈 파이프 | 동일한 임팩트 기준 에어 노즐 사용 시 |
공기 사용량 절감률 |
연간 비용 절감 (USD) |
|
| 사이즈 mm (in.) |
공기 사용량 Nlpm (SCFM) |
|||
| 4 (5/32) | 538 (19) | 1 | 25% | $593 |
| 6 (1/4) | 1161 (41) | 2 | 28% | $1,432 |
| 8 (5/16) | 2662 (94) | 4 | 33% | $3,872 |
| 12 (1/2) | 5012 (177) | 7 | 35% | $7,731 |
| 16 (5/8) | 8750 (309) | 12 | 36% | $13,833 |
소음 비교: 오픈 파이프 vs 에어 노즐
| 공기 압력 bar (psig) |
소음 수준 | 소음 감소 | 체감 소음 감소 | |
| 오픈 파이프 (1.5 m / 5 ft 거리) |
에어 노즐 | |||
| 1 (15) | 70 dBa | 63 dBa | 7 dBa | 38% |
| 2 (30) | 80 dBa | 70 dBa | 10 dBa | 50% |
| 4 (60) | 88 dBa | 76 dBa | 12 dBa | 56% |
| 5 (70) | 92 dBa | 80 dBa | 12 dBa | 56% |
| 7 (100) | 98 dBa | 85 dBa | 13 dBa | 60% |

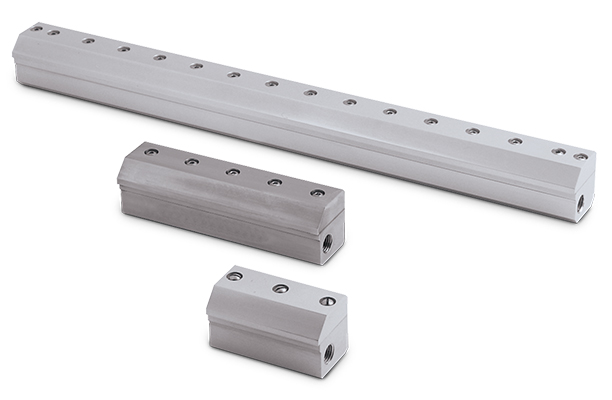

WindJet 압축 공기 에어 나이프: 저소음의 고속 공기 커튼을 형성하여 건조, 냉각 및 블로우오프 공정에 적합합니다. 특히 제품에 열이 가해지면 손상이 발생할 수 있는 식품 포장 수분 제거와 같이 온도 상승이 허용되지 않는 공정에 효과적입니다. 이 에어 나이프는 3"(8 cm)부터 최대 2'(61 cm) 길이까지 제공되며, 압축 공기 사용량을 최대 92%까지 절감하도록 설계되어 운영 비용을 크게 낮추면서도 정밀하고 균일한 공기 흐름을 유지합니다 (아래 표 참조).
압축 공기 사용량 비교: 오픈 파이프 vs 저유량 에어 나이프
| 오픈 파이프 / 천공 파이프* | 동일한 임팩트 기준 저유량 에어 나이프 |
공기 사용량 절감률 |
연간 비용 절감 (USD) |
||
| 수량 | 사이즈 mm (in.) |
공기 사용량 Nl/min (SCFM) |
|||
| 3 | 4 (5/32) | 1614 (57) | 1 (57070-3) | 92% | $6,544 |
| 6 | 4 (5/32) | 3228 (114) | 1 (57070-6) | $13,090 | |
| 12 | 4 (5/32) | 6456 (228) | 1 (57070-12) | $26,178 | |
| 18 | 4 (5/32) | 9684 (342) | 1 (57070-18) | $39,268 | |
| 6 | 6 (1/4) | 6966 (246) | 1 (57070-6) | 89% | $27,324 |
| 12 | 6 (1/4) | 13932 (492) | 1 (57070-12) | $54,648 | |
기타 적용 분야
고충격 공기 흐름은 표면 및 장비의 먼지, 이물질, 잔여물을 효과적으로 제거합니다.
- 빵/번 탈형: 한 베이커리 업체는 압축 공기 의존도를 줄이는 블로워 시스템으로 전환한 후 약 1주일 만에 투자비를 회수했습니다.
