VÒI PHUN
Dao khí và vòi phun khí cải thiện ứng dụng sấy khô và thổi bay
Giảm chi phí vận hành bằng cách giảm hoặc loại bỏ việc sử dụng khí nén cho các hoạt động sấy khô, làm mát và thổi khí.
Sản phẩm thổi khí
Các sản phẩm quạt gió WindJet cung cấp giải pháp mạnh mẽ, tiết kiệm năng lượng cho các ứng dụng sấy khô và thổi khí mà không cần khí nén. Các hệ thống này tạo ra luồng khí sạch, được làm nóng với tiếng ồn và bảo trì tối thiểu, giúp giảm chi phí vận hành đồng thời mang lại hiệu suất ổn định, tác động cao. Với cấu trúc bền bỉ và lắp đặt dễ dàng, quạt gió WindJet đảm bảo luồng khí đồng đều, đáng tin cậy cho nhiều ứng dụng công nghiệp.
Bộ sản phẩm WindJet® Blower Air Knife và Air Cannon tạo ra luồng khí sạch, được làm nóng để sấy khô và thổi khí. Chúng không cần khí nén và tạo ra tiếng ồn vận hành rất thấp. Được cung cấp như một giải pháp hoàn chỉnh, các hệ thống này loại bỏ các vấn đề tích hợp, dễ lắp đặt và ít cần bảo trì. Các gói sản phẩm này bao gồm:
Máy thổi tái sinh WindJet
Các máy thổi khí này sử dụng nguyên lý hoạt động động, cho phép tái chế một phần không khí và mang lại hiệu suất tương đương với nhiều máy thổi khí đa tầng hoặc máy thổi khí dịch chuyển tích cực. Trong máy thổi khí tái sinh, khoang nén bao gồm một vòng tròn rỗng nằm giữa đầu cánh quạt và thành vỏ. Khi hoạt động, cánh quạt quay hút không khí từ cổng vào vào khoang nén và di chuyển nó theo hướng xuyên tâm ra ngoài vỏ cong nhờlực ly tâm . Quá trình này được gọi là "tái sinh" vì một lượng không khí nhất định sẽ trượt qua mỗi cánh quạt trong quá trình quay và quay trở lại chân cánh quạt tiếp theo để tăng tốc trở lại.
- Có sẵn với các loại động cơ 5,5, 10, 20A, 25 và 30 HP. Các cụm lắp ráp bao gồm van giảm áp, đồng hồ đo áp suất, bộ lọc khí vào, đồng hồ đo giám sát bộ lọc, phụ kiện và bộ chuyển đổi lắp đặt cho ống mềm hoặc ống cứng.
- Mức âm thanh thấp - 77 đến 90 dBa, tùy thuộc vào kích thước và áp suất của quạt gió
- Máy thổi có trọng lượng nhẹ và có thể lắp đặt ở mọi vị trí
- Bảo trì thấp, hoạt động truyền động trực tiếp; phiên bản động cơ ba pha, tần số kép và đa điện áp
- Không có bộ phận gia nhiệt; không khí được làm nóng bằng nhiệt sinh ra trong quá trình hoạt động
- Quạt làm mát tản nhiệt xung quanh ổ trục để kéo dài tuổi thọ sử dụng
- Luồng khí liên tục, không dao động, không dầu
- Kết cấu nhôm anodized để chống ăn mòn
- Động cơ TEFC; được chứng nhận CE và cURus
- Đồng hồ đo giám sát bộ lọc cảnh báo người vận hành khi cần bảo dưỡng

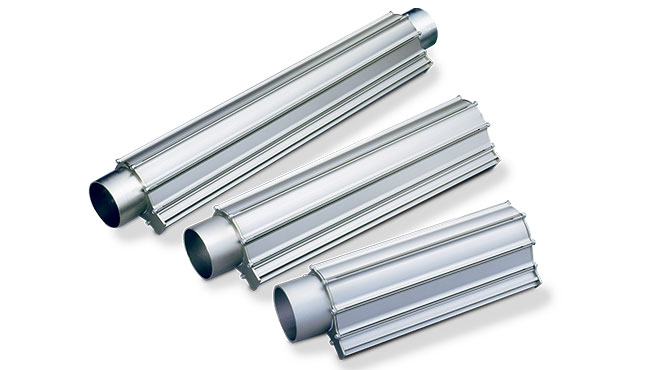

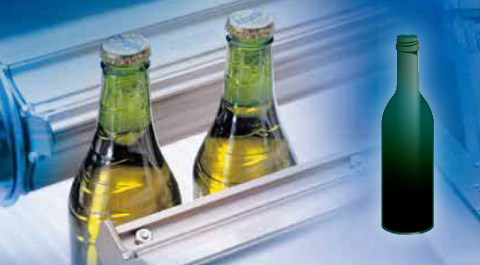

Lưỡi thổi khí WindJet cung cấp luồng khí liên tục, tác động mạnh để sấy khô và thổi bay đồng đều trên diện tích rộng - thường là 2' (61 cm) trở lên.
- Chiều dài dao tiêu chuẩn là 6", 12" 18" 24", 30" và 36" (152, 305, 457, 610, 762 và 914 mm); cũng có chiều dài tùy chỉnh
- Kích thước khe khí .040" và .060" (1 và 1,5 mm)
- Hiệu suất vượt trội - luồng khí thẳng, được kiểm soát
- Lưỡi dao khí nén WindJet có thiết kế cạnh trước độc đáo, giúp luồng khí thoát ra khỏi lưỡi dao theo một luồng thẳng. Kết quả của thiết kế cạnh trước này là luồng khí đồng đều, lưu lượng lớn và liên tục dọc theo toàn bộ chiều dài lưỡi dao. Các vấn đề về đốm và ố thường gặp ở nhiều loại lưỡi dao khí nén khác đã được loại bỏ.
- Thiết kế cạnh trước cũng cung cấp hướng dẫn trực quan, chỉ ra hướng dòng chảy và cho phép định vị dao dễ dàng để đảm bảo phạm vi mục tiêu tối đa
- Gioăng nắp chống rò rỉ để ngăn rò rỉ trên dao khí bằng nhôm
- Hoàn thiện chống ăn mòn
- Đầu vào khí có mặt bích 3"
- Cũng có sẵn bằng thép không gỉ 316
Máy thổi khí WindJet: Di chuyển vật liệu rời và sấy khô các bộ phận có hình dạng không đều bằng luồng khí tốc độ cao, hướng chặt chẽ.
- Được sử dụng riêng lẻ hoặc kết hợp với các gói dao khí để sấy khô hoàn toàn bằng cách cung cấp luồng khí tốc độ cao vào các lỗ và vết lõm trên các bộ phận có hình dạng không đều
- Bộ đệm gắn tích hợp giúp đơn giản hóa việc định vị trong giá đỡ gắn
- Kết cấu nhôm anodized chống ăn mòn và tuổi thọ cao
- Cũng có sẵn bằng thép không gỉ 316
- Ba kích thước lỗ: .5", .75" và 1" (12,7, 19 và 25,4 mm)
Vòi phun khí nén và các sản phẩm
Các sản phẩm khí nén WindJet cung cấp luồng khí tác động mạnh để sấy khô và thổi khí hiệu quả, giúp giảm đáng kể lượng khí tiêu thụ so với ống và đường ống hở.
Vòi phun khí nén WindJet: Một giải pháp đa năng cho việc sấy khô, làm mát và loại bỏ mảnh vụn tại chỗ trong các ngành công nghiệp như điện tử, sản xuất ô tô và lắp ráp công nghiệp. Vòi phun WindJet có dạng quạt phẳng hoặc dạng tròn, có sẵn với nhiều kích cỡ, công suất và vật liệu khác nhau, chịu được nhiệt độ cao. Chúng có thể hoạt động ngắt quãng hoặc liên tục và có thể được lắp đặt cạnh nhau để tạo thành màn chắn khí. Vòi phun WindJet giúp tiết kiệm đáng kể lượng khí sử dụng và giảm tiếng ồn lên đến 60% so với đường ống hở.
Tiêu thụ không khí Ống mở so với Vòi phun khí
| Ống mở | Tác động tương đương sử dụng Kiểu phun quạt phẳng hoặc tròn Vòi phun khí | Tiêu thụ không khí Sự giảm bớt % | Không khí hàng năm Tiết kiệm chi phí* (USD) | |
| Kích cỡ trong (mm) | Tiêu thụ không khí SCFM (NIpm) | |||
| 5/32 (4) | 19 (538) | 1 | 25% | 593 đô la |
| 1/4 (6) | 41 (1161) | 2 | 28% | 1.432 đô la |
| 5/16 (8) | 94 (2662) | 4 | 33% | 3.872 đô la |
| 1/2 (12) | 177 (5012) | 7 | 35% | 7.731 đô la |
| 5/8 (16) | 309 (8750) | 12 | 36% | 13.833 đô la |
So sánh tiếng ồn: Ống mở so với Vòi phun khí
| Áp suất không khí psig (bar) | Mức độ tiếng ồn | Giảm tiếng ồn | Được nhận thức Giảm tiếng ồn | |
| Ống mở 5/32" (4 mm) tại một khoảng cách 5 ft. (1,5 m) | Quạt phẳng hoặc phun tròn Vòi phun khí mẫu | |||
| 15 (1) | 70 dBa | 63 dBa | 7 dBa | 38% |
| 30 (2) | 80 dBa | 70 dBa | 10 dBa | 50% |
| 60 (4) | 88 dBa | 76 dBa | 12 dBa | 56% |
| 70 (5) | 92 dBa | 80 dBa | 12 dBa | 56% |
| 100 (7) | 98 dBa | 85 dBa | 13 dBa | 60% |

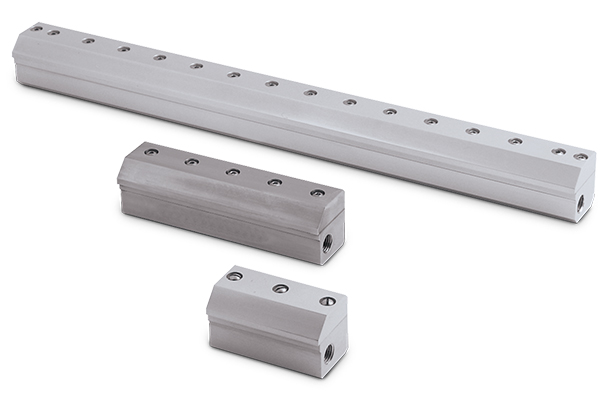

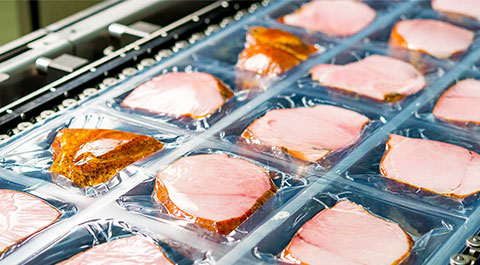

Dao khí nén WindJet: Cung cấp màn chắn khí nén tốc độ cao, độ ồn thấp cho các ứng dụng sấy khô, làm mát và thổi khí. Chúng đặc biệt hữu ích trong các ứng dụng không cho phép tăng nhiệt độ, chẳng hạn như loại bỏ độ ẩm khỏi bao bì thực phẩm, nơi nhiệt độ tăng thêm có thể làm hỏng sản phẩm. Các dao khí nén này có sẵn với chiều dài từ 8 cm đến 61 cm và được thiết kế để giảm mức tiêu thụ khí nén tới 92%, giúp giảm đáng kể chi phí vận hành trong khi vẫn duy trì luồng khí chính xác và đồng đều (xem bảng bên dưới).
Tiêu thụ không khí: Ống mở so với Dao khí lưu lượng thấp
| Ống hở/Lỗ khoan trên ống* | Tác động tương đương sử dụng Dao khí lưu lượng thấp | Tiêu thụ không khí Sự giảm bớt % | Không khí hàng năm Tiết kiệm chi phí** (USD) | ||
| Số lượng | Kích cỡ trong (mm) | Tiêu thụ không khí sdfm (Nl/phút) | |||
| 3 | 5/32 (4) | 57 (1614) | 1 (57070-3) | 92% | 6.544 đô la |
| 6 | 5/32 (4) | 114 (3228) | 1 (57070-6) | 13.090 đô la | |
| 12 | 5/32 (4) | 228 (6456) | 1 (57070-12) | 26.178 đô la | |
| 18 | 5/32 (4) | 342 (9684) | 1 (57070-18) | 39.268 đô la | |
| 6 | 1/4 (6) | 246 (6966) | 1 (57070-6) | 89% | 27.324 đô la |
| 12 | 1/4 (6) | 492 (13932) | 1 (57070-12) | 54.648 đô la | |
Ứng dụng sấy khô
Hệ thống WindJet có khả năng loại bỏ nước, dầu và lớp phủ khỏi bề mặt bằng luồng khí đồng đều và tốc độ cao.
Ứng dụng làm sạch và thổi sạch
Luồng khí tác động mạnh có tác dụng loại bỏ hiệu quả bụi bẩn và cặn bã khỏi bề mặt và thiết bị.
Các ứng dụng khác
Luồng khí tác động mạnh có tác dụng loại bỏ hiệu quả bụi bẩn và cặn bã khỏi bề mặt và thiết bị.

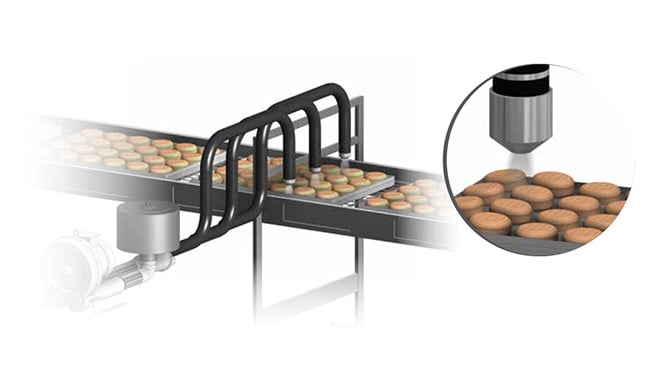

- Tách khuôn bánh mì/bánh bao: Một tiệm bánh đã thu hồi vốn trong một tuần sau khi chuyển sang hệ thống thổi khí giúp giảm sự phụ thuộc vào khí nén
