Obrazowanie laserowe

Oxford Imaging VisiSizer jest używany, gdy interesujący jest kształt kropli/cząstek lub cząstki stałe/pęcherzyki w kropli. Przykłady wcześniejszych projektów z wykorzystaniem systemu obrazowania laserowego Oxford w Spraying Systems Co. obejmują obszerne pomiary w przemyśle rolniczym, gdzie cząstki stałe często mają być zawarte w kroplach cieczy roboczej, jak również zastosowania, gdzie oczekuje się, że materiał cieczy roboczej spowoduje, że krople nie będą kuliste.

• Oprysk rolniczy z zawartością
  ciał stałych Spraying Systems Co. współpracowało z przedsiębiorstwem rolniczym w celu ustalenia optymalnych parametrów dyszy rozpylającej, aby uzyskać docelową wielkość kropli z materiałem zawierającym cząstki stałe. Pożądane wielkości kropli musiały być wystarczająco duże, aby zminimalizować znoszenie, ale wystarczająco małe, aby były równomiernie rozprowadzone na celu. System obrazowania Oxford został wykorzystany do wizualizacji ciał stałych wewnątrz kropli, jak również do dostrojenia parametrów rozpylania, aby uzyskać pożądaną wielkość kropli i charakterystykę prędkości.

• Lepki, niesferyczny materiał
  natryskowy Pomiar niesferycznych kropel może być bardzo trudnym zadaniem. Spraying Systems Co. współpracowała z jednostką akademicką w celu określenia wymaganych parametrów natrysku do wytworzenia kulistych kropel przy różnych materiałach reologicznych (gęstość, lepkość, napięcie powierzchniowe, inne dodatki). Wynikiem tego była lista wymaganych warunków pracy, aby zapewnić kuliste krople przy różnych kombinacjach reologii materiałów.

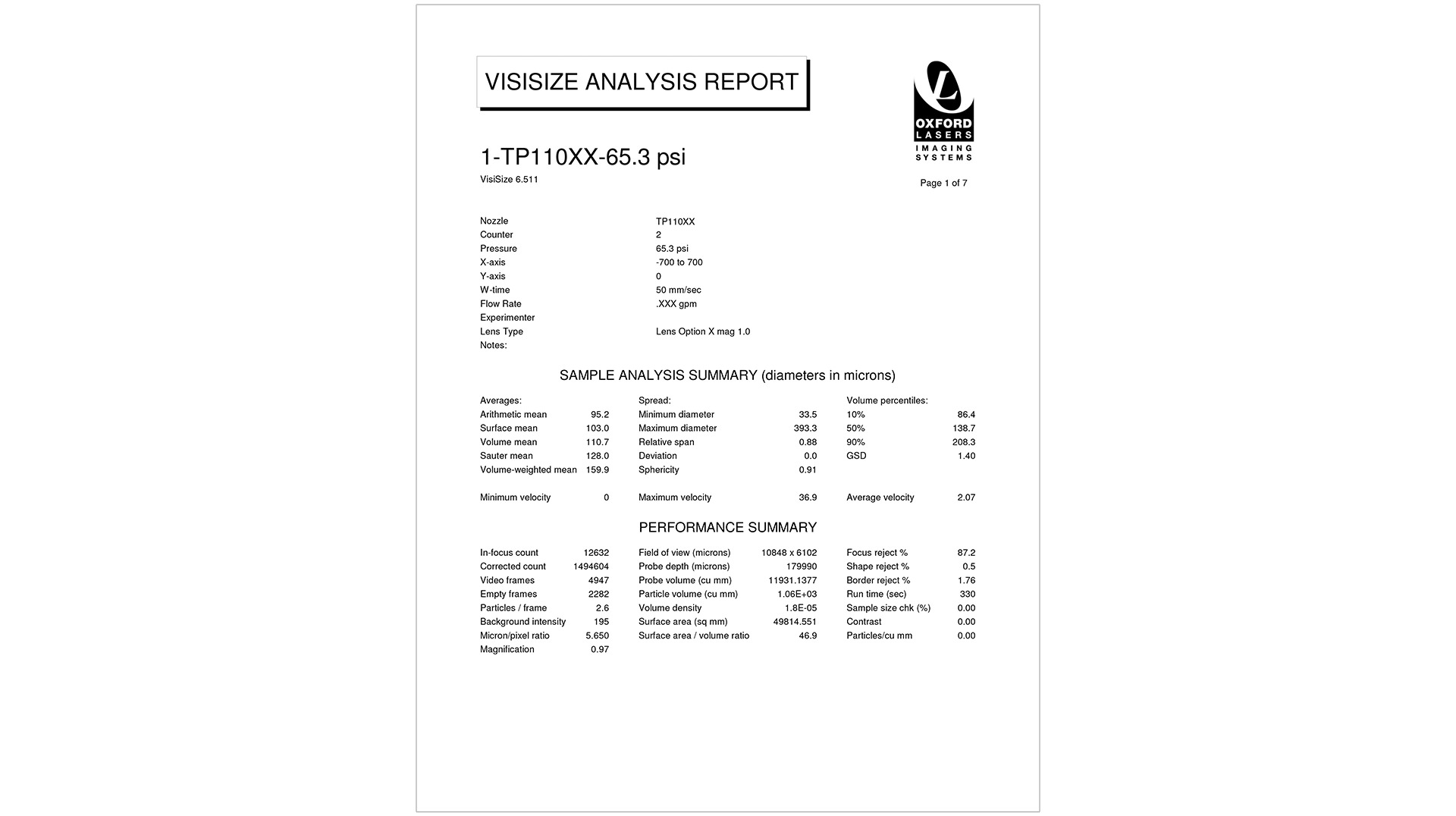

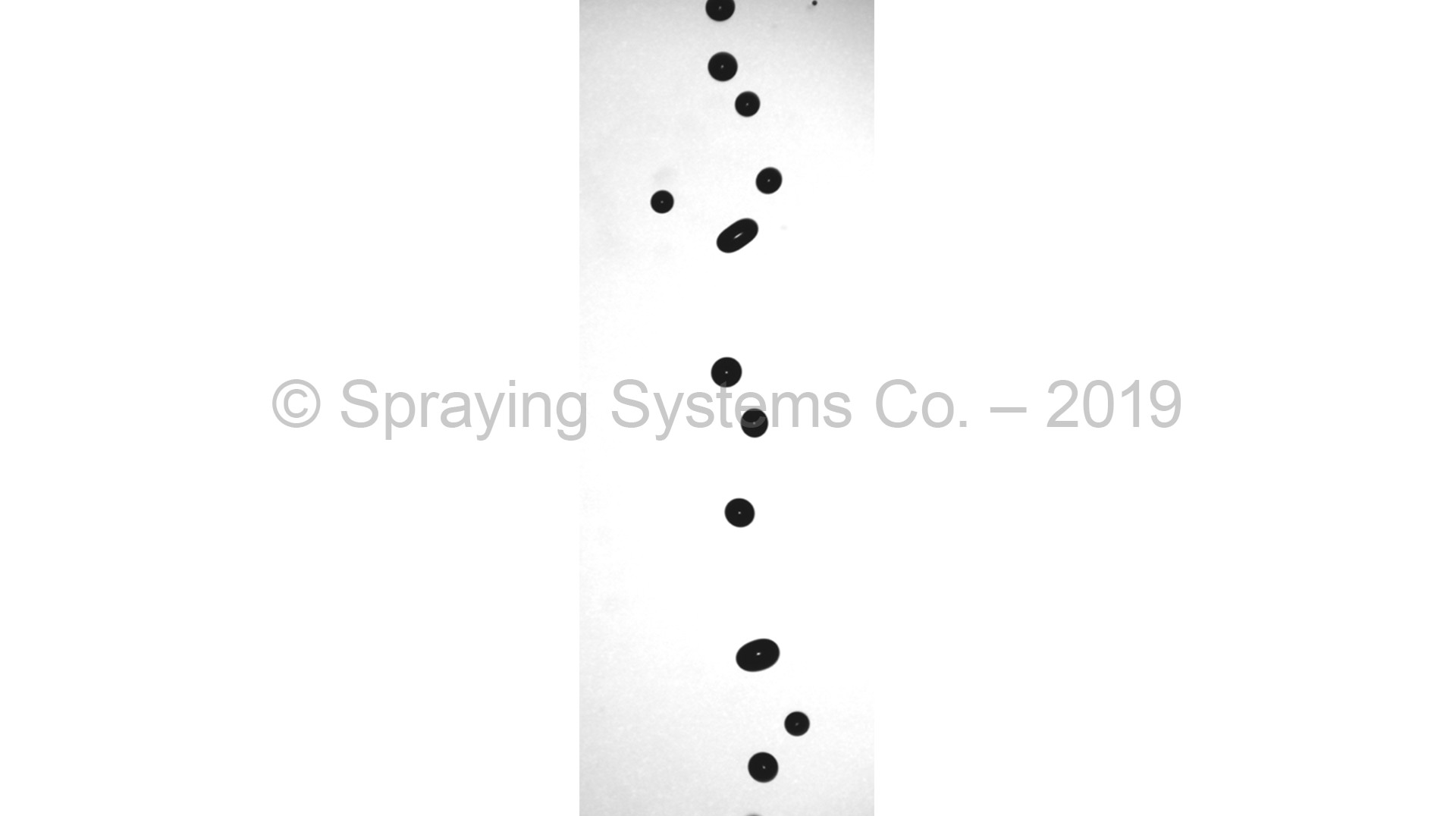

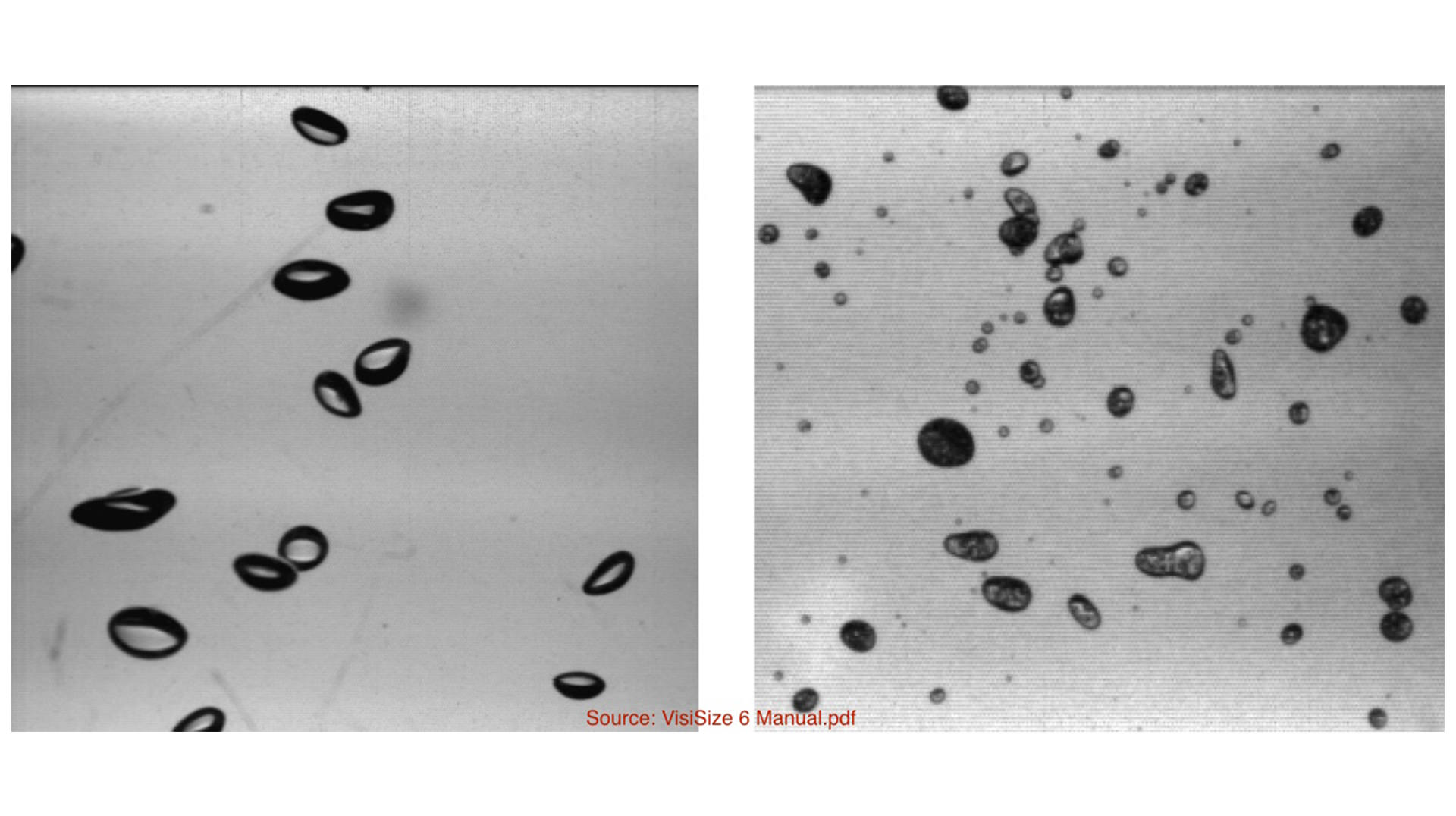

Obrazowanie laserowe oferuje wiele unikalnych korzyści dzięki pełnoklatkowym wynikom obrazowania; standardowa lub własna analiza obrazu może być wykorzystana do określenia prawie każdej charakterystyki rozpylonej cieczy. Ponieważ laser oświetla krople od tylnej strony, często można odróżnić pęcherzyki i / lub zawartość ciała stałego w kroplach, jeśli są obecne. System obrazowania laserowego jest ograniczony tylko tym, że każda kropla musi być wizualnie rozróżnialna i dlatego najlepiej nadaje się do oprysków o niskiej koncentracji kropli.

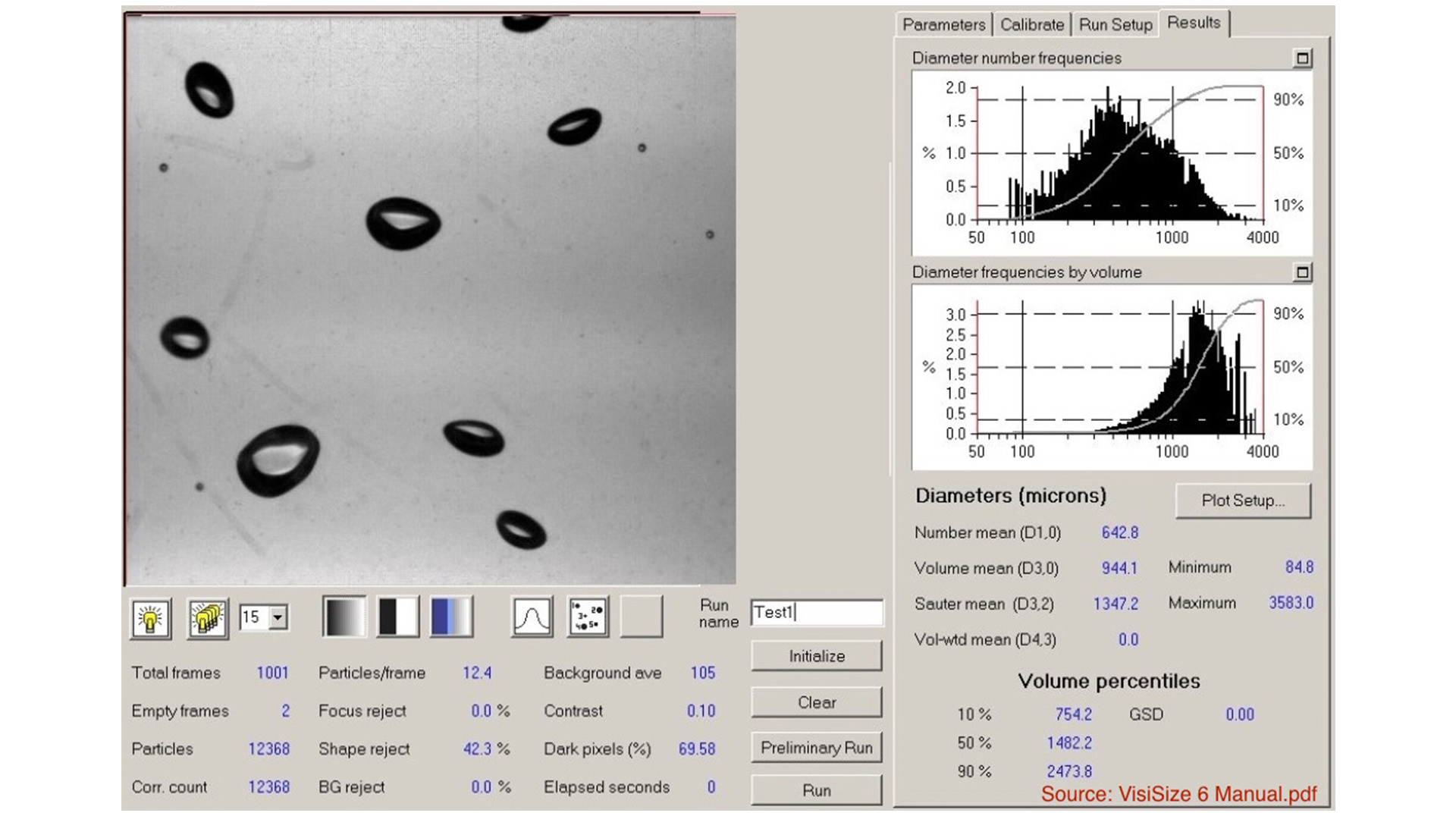

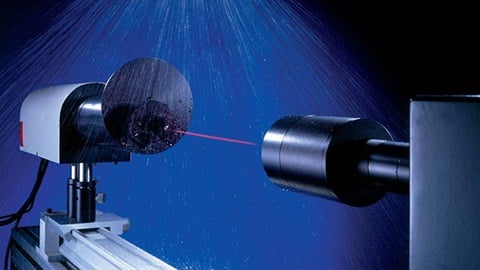

Ta metoda obrazowania laserowego wykorzystuje źródło rozproszonego światła laserowego i kamerę w linii do obrazowania małej objętości pomiarowej (typowo jeden centymetr kwadratowy). Laser jest impulsowany, aby oświetlić krople tylko przez ułamek sekundy, co daje natychmiastowy obraz rozpylenia. Metoda podświetlania pozwala na wyraźną identyfikację kropli lub cząsteczek, ponieważ blokują one pewien procent światła lasera przed dotarciem do kamery. Obrazy te są następnie analizowane w celu odtworzenia wielkości kropli i prędkości, która jest określana na podstawie dwóch obrazów ze znanym opóźnieniem czasowym pomiędzy parą. Analiza obrazu określa kulistość, jak również szereg innych właściwości rozpylonej cieczy.
