Imagistică laser

Oxford Imaging VisiSizer este utilizat atunci când sunt de interes fie forma picăturilor/particulelor, fie particulele solide/ bulele din interiorul picăturilor. Printre exemplele de proiecte anterioare care au utilizat sistemul de imagistică laser Oxford la Spraying Systems Co. se numără măsurători extinse cu industria agricolă, unde se intenționează adesea ca particulele solide să fie conținute în picăturile de pulverizare, precum și aplicații în care se așteaptă ca materialul de pulverizare să determine ca picăturile să nu fie sferice.

• Pulverizareagricolă cuconținut de solide
  Spraying Systems Co. a lucrat cu o companie agricolă pentru a determina parametrii optimi ai duzei de pulverizare pentru a obține o dimensiune țintă a picăturilor cu un material care conține conținut de solide. Dimensiunile picăturilor dorite trebuiau să fie suficient de mari pentru a minimiza deriva, dar suficient de mici pentru a se distribui uniform pe țintă. Sistemul de imagistică Oxford a fost utilizat pentru a vizualiza solidele din interiorul picăturilor, precum și pentru a regla parametrii de pulverizare în vederea obținerii dimensiunilor și a caracteristicilor de viteză ale picăturilor dorite.

• Material de pulverizare vâscos, nesferic
  Măsurarea picăturilor nesferice poate fi o sarcină foarte dificilă. Spraying Systems Co. a colaborat cu o unitate academică pentru a determina parametrii de pulverizare necesari pentru a produce picături sferice cu diverse materiale reologice (densitate, vâscozitate, tensiune superficială, alți aditivi). Rezultatul a fost o listă de condiții de operare necesare pentru a asigura picături sferice folosind diverse combinații de reologii de materiale.

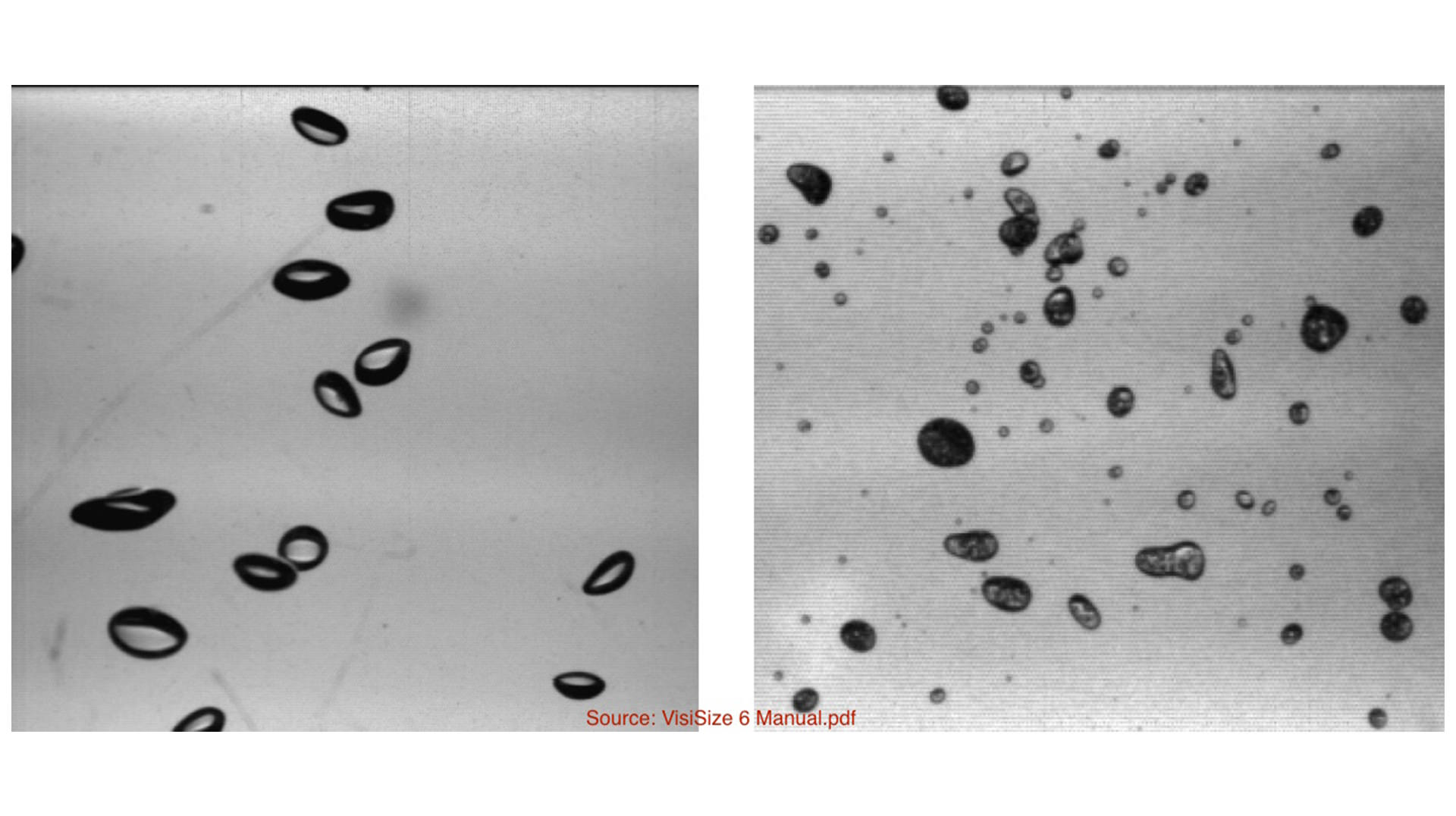

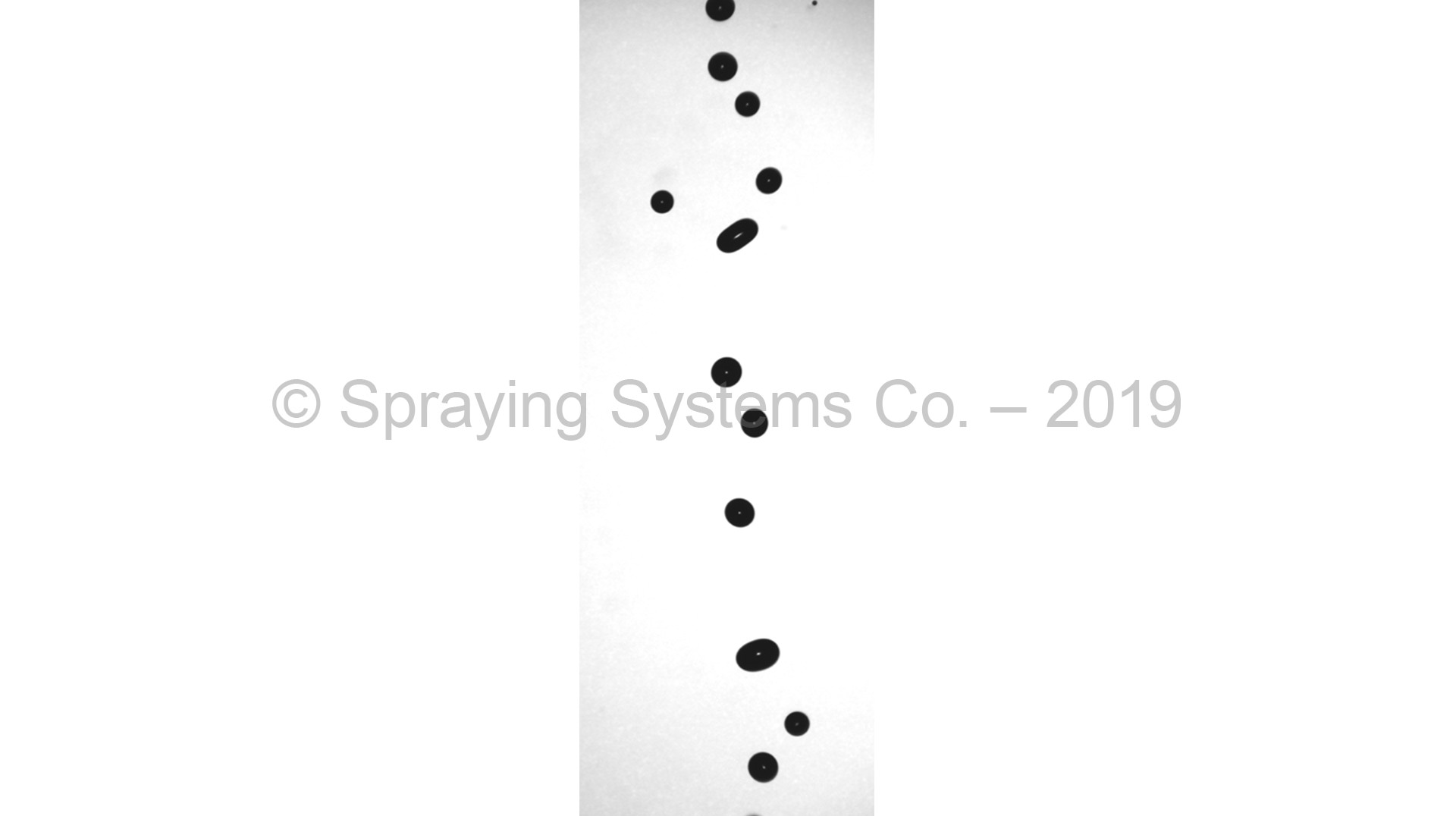

Imagistica cu laser oferă multe avantaje unice datorită rezultatelor imaginii în cadru complet; analiza standard sau proprie a imaginii poate fi utilizată pentru a determina aproape orice caracteristică a pulverizării. Deoarece laserul luminează picăturile din spate, se pot distinge adesea bulele și/sau conținutul solid din interiorul picăturilor, dacă sunt prezente. Sistemul de formare a imaginilor cu laser este limitat doar de faptul că fiecare picătură trebuie să se distingă vizual și, prin urmare, este cel mai potrivit pentru pulverizările cu concentrație mică de picături.

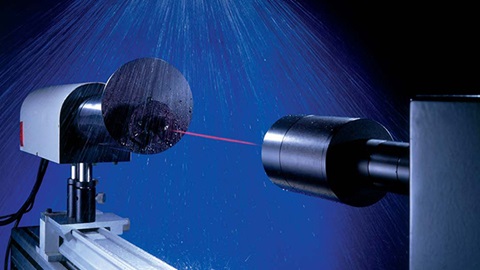

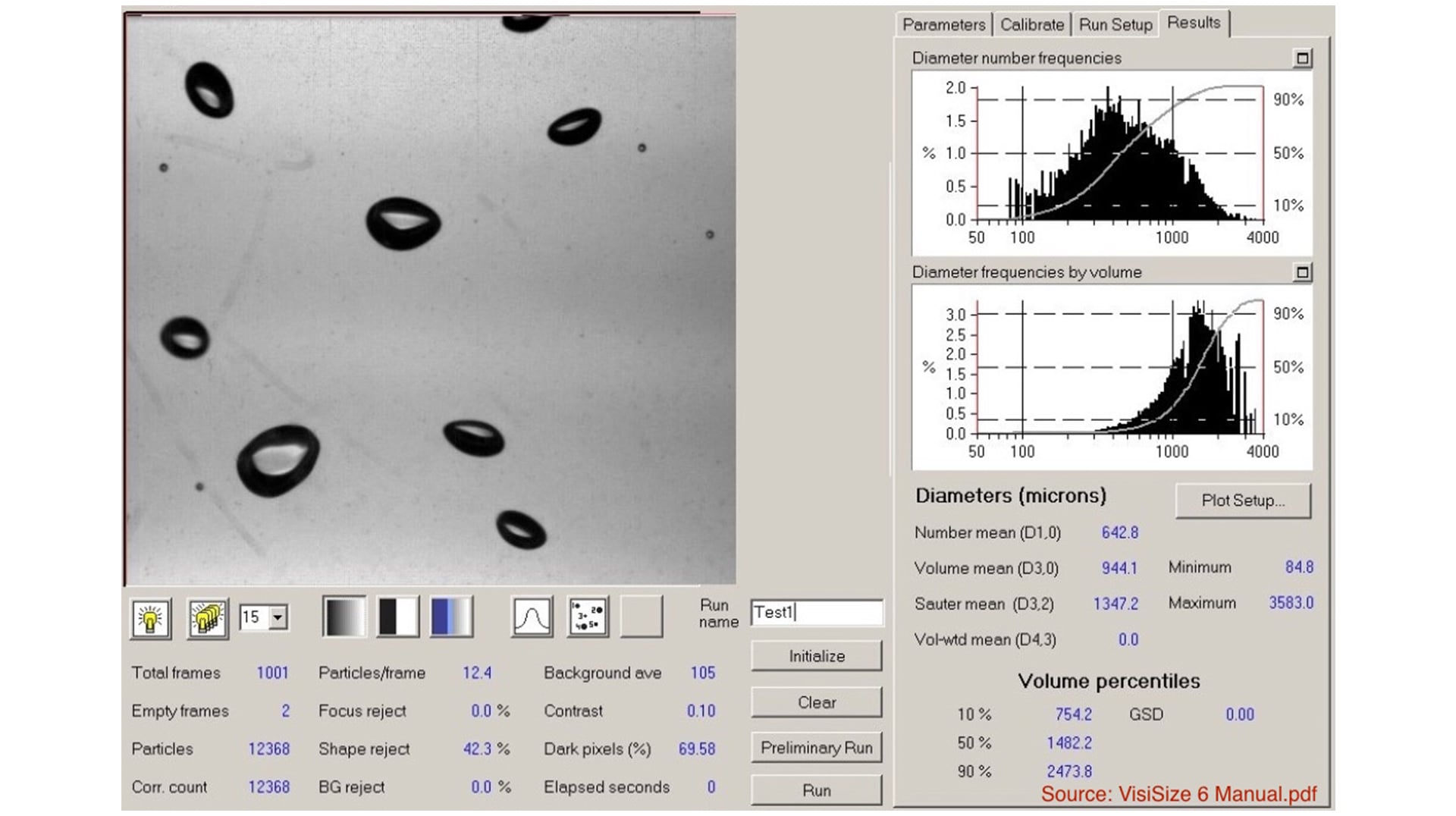

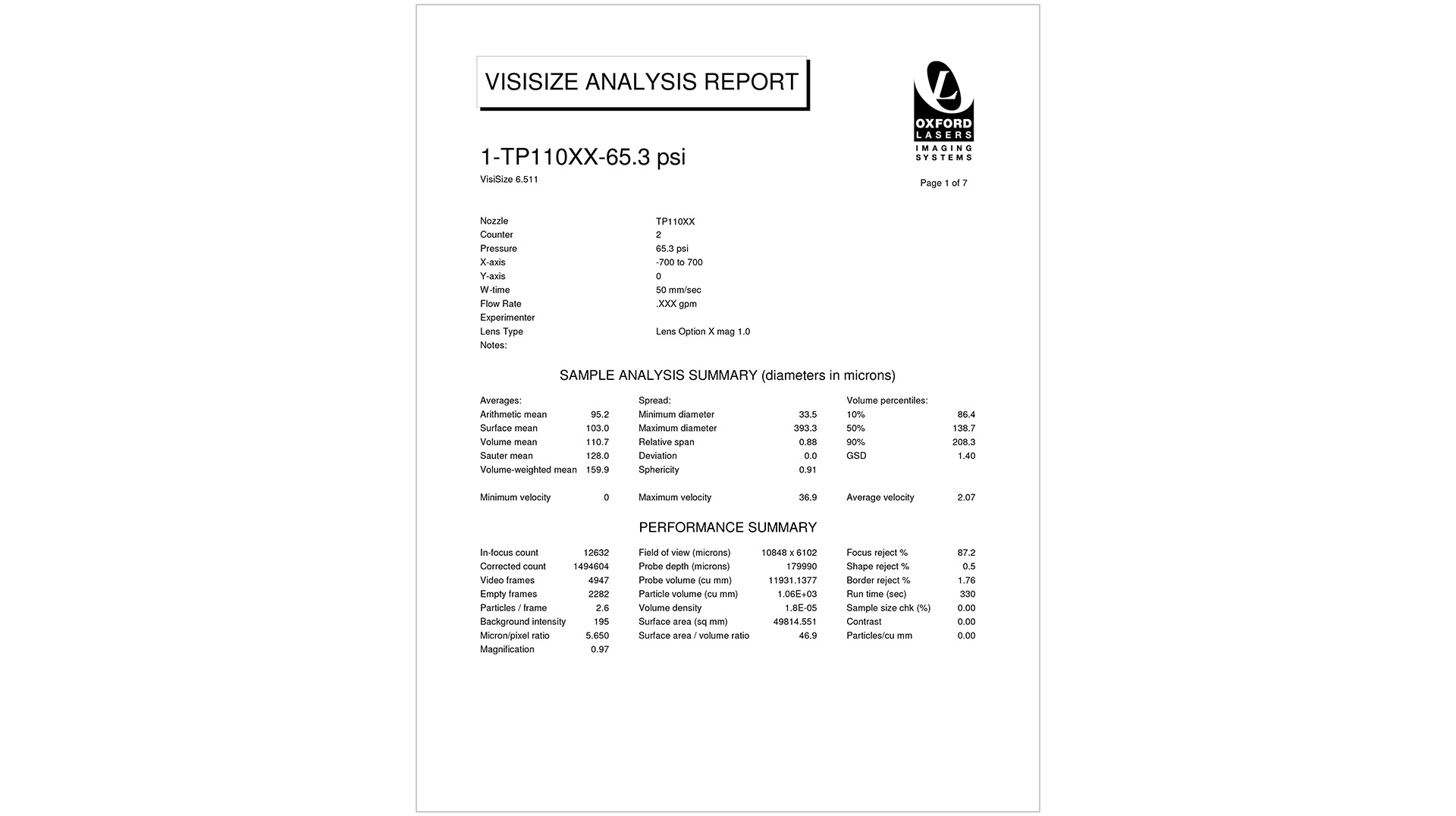

Această metodă de formare a imaginilor cu laser utilizează o sursă de lumină laser difuză și o cameră de luat vederi în linie pentru a obține imaginea unui volum mic de măsurare (de obicei un centimetru pătrat). Laserul este pulsat pentru a ilumina picăturile timp de doar o fracțiune de secundă, rezultând o imagine instantanee a pulverizării. Metoda de formare a imaginilor cu iluminare din spate permite identificarea clară a picăturilor sau a particulelor, deoarece acestea blochează un anumit procent din lumina laser care ajunge la cameră. Aceste imagini sunt apoi analizate pentru a recupera dimensiunea și viteza picăturilor, care se determină folosind două imagini cu o întârziere cunoscută între cele două. Analiza imaginilor determină sfericitatea, precum și o serie de alte caracteristici ale pulverizării.
