윈드 터널

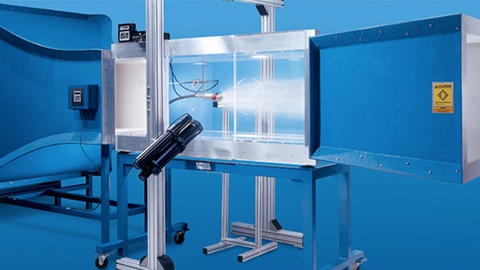

맞춤형 윈드 터널은 다양한 테스트를 위해 안정적이고 중단 없는 공기 흐름을 제공하는 모듈식 장치입니다. 윈드 터널은 50hp 벨트 구동 송풍기 장치와 흐름 조절기로 구성되며, 그 다음 2ft x 2ft 정사각형 단면으로 수축합니다. 이 장치는 정사각형 2 ft x 2 ft 테스트 섹션을 갖추거나 원형 16인치 테스트 섹션으로 축소할 수 있습니다. 두 테스트 섹션 모두 스프레이 매니폴드, 인젝터 및 PDI 또는 LSI 기기와 같은 고정밀/품질 측정 장비를 장착하기 위한 길이를 따라 여러 액세스 지점이 있습니다.

다음은 고객의 특정 요구 사항을 충족하기 위해 윈드 터널을 사용한 몇 가지 예시입니다.

• 구름 입자 시뮬레이션(아이싱)
  한 고객은 날개 착빙 시뮬레이션을 위해 윈드 터널에서 구름 입자를 에뮬레이트할 수 있는 노즐을 찾고 있었습니다. 규정을 충족하기 위해 테스트 섹션 내에서 균일한 패턴으로 지정된 입자 크기 및 체적 분포(액체 수분 함량) 통계가 필요했습니다. 연구 엔지니어들은 예비 주변 테스트에서 Sympatec 레이저 회절 기기를 사용하여 Spraying Systems Co.의 광범위한 카탈로그를 좁힐 수 있었습니다. 고객의 작동 조건에 맞추기 위해 윈드 터널은 60m/s의 기류로 2피트 x 2피트 정사각형 테스트 섹션을 사용하여 작동되었습니다. 스프레이 특성 및 스프레이 패턴은 PDI 및 LSI 장비를 사용하여 테스트 섹션 출구에서 얻었습니다. 그런 다음 Spraying Systems Co.의 독점 VOA(Virtual Overlap Analysis) 후처리 소프트웨어를 사용하여 고객의 기존 매니폴드와 일치하도록 다중 노즐 어레이 결합 스프레이 패턴을 평가했습니다.

• 가스 컨디셔닝
  한 산업 제조업체는 공정 가스 처리에 관심이 있었습니다. 고객의 기존 처리에는 회수된 증기로 분무된 저유량 화학 용액이 포함되었습니다. Spraying Systems Co.의 실험에서는 원형 테스트 섹션과 분무 가스 소스용 증기 발생기가 있는 200 ft/s로 작동하는 윈드 터널을 활용했습니다. 고속 영상은 고객의 기존 주입 퀼에 대한 스프레이 기둥(영역) 개발과 유사한 흐름을 가진 다양한 노즐 솔루션을 캡처했습니다. 캡처된 영상은 추가 분석을 위해 고객과 공유되었으며 노즐을 사용할 때 매우 명확한 미립화 및 분포 개선을 보여주었습니다.

• 습식 압축
  습식 압축은 입구 공기의 습도를 높여 가스터빈의 효율을 높이는 데 사용되는 기술입니다. 스프레이 패턴, 입자 크기 및 스프레이 밀도 특성을 분리하기 위해 단일 노즐을 사용하여 동시 흐름 공기로 여러 PDI 테스트를 수행했습니다. 고객의 사양이 충족되면 선택한 노즐을 매니폴드에 설치하여 PDI 및 LSI 측정 기기를 사용한 개념 증명을 제공했습니다.
