Tunel de vânt

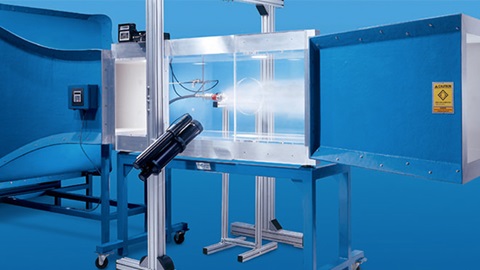

Tunelul nostru de vânt construit la comandă este o unitate modulară care asigură un flux de aer constant și neîntrerupt pentru o varietate de teste. Tunelul aerodinamic cuprinde o unitate de suflantă de 50 CP acționată cu curea, urmată de dispozitive de condiționare a fluxului, care apoi se contractă până la o secțiune transversală pătrată de 2 picioare x 2 picioare. Unitatea poate fi echipată fie cu o secțiune de testare pătrată de 2 picioare x 2 picioare, fie redusă și mai mult la o secțiune de testare rotundă de 16 inci. Ambele secțiuni de testare dispun de mai multe puncte de acces de-a lungul lungimii pentru montarea colectoarelor de pulverizare, a injectoarelor și a echipamentelor de măsurare de înaltă precizie/calitate, cum ar fi instrumentele PDI sau LSI.

Iată câteva exemple în care tunelul nostru de vânt a fost utilizat pentru a satisface un set unic de cerințe ale unui client.

• Simulare de particule de nor( givraj)
  Un client căuta duze care să poată emula particule de nor în tunelul său aerodinamic pentru simulări de givraj al aripilor. Pentru a respecta reglementările, erau necesare statistici specificate privind dimensiunea picăturilor și distribuția volumetrică (conținutul de apă lichidă) cu un model uniform în cadrul secțiunii de testare. Inginerii de cercetare au reușit să restrângă catalogul extins al companiei Spraying Systems Co. utilizând instrumentul de difracție laser Sympatec în cadrul testelor preliminare de mediu. Pentru a se potrivi condițiilor de operare ale clientului, tunelul aerodinamic a fost operat utilizând secțiunea de testare pătrată de 2 ft x 2 ft cu un flux de aer de 60 m/s. Caracteristicile de pulverizare și modelul de pulverizare au fost obținute la ieșirea din secțiunea de testare cu ajutorul instrumentelor PDI și LSI. Modelul de pulverizare combinat cu mai multe duze a fost apoi evaluat pentru a se potrivi cu colectorul preexistent al clientului, utilizând software-ul de postprocesare VOA (Virtual Overlap Analysis), proprietate a Spraying Systems Co.

• Condiționarea gazelor
  Un producător industrial a fost interesat de tratarea unui gaz de proces. Tratamentul existent al clientului implica o soluție chimică cu debit redus, atomizată cu abur recuperat. Experimentele de la Spraying Systems Co. au utilizat tunelul aerodinamic care funcționa la 200 ft/s cu secțiunea de testare rotundă și un generator de abur pentru sursa de gaz de atomizare. Imaginile video de mare viteză au surprins dezvoltarea penajului de pulverizare pentru cupa de injecție preexistentă a clientului, precum și pentru o varietate de soluții de duze ale noastre cu debite comparabile. Videoclipurile capturate au fost apoi împărtășite cu clientul pentru analize suplimentare și au demonstrat îmbunătățiri foarte clare ale atomizării și distribuției atunci când se utilizează duzele.

• Compresie umedă
  Compresia umedă este o tehnică utilizată pentru a crește eficiența unei turbine cu gaz prin creșterea umidității aerului de admisie. S-au efectuat mai multe teste PDI cu aer în coflux folosind duze unice pentru a izola caracteristicile modelului de pulverizare, dimensiunii picăturilor și densității de pulverizare. Odată ce specificațiile clientului au fost îndeplinite, duzele selectate au fost apoi instalate pe un colector pentru a furniza o dovadă de concept folosind instrumentele de măsurare PDI și LSI.
