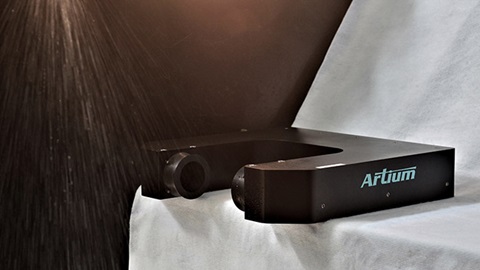

고속 영상 입경 측정기

Artium Technologies 고속 영상(HIS) 입경 측정 시스템은 대형 노즐의 스프레이 기둥(영역)에 대한 입자 크기를 측정할 때 사용됩니다. 스프레이 기둥(영역)에 구형이 아닌 큰 입자들이나 방울들이 포함되어 있는 경우 해당 장비가 이상적입니다.

냉각탑용 가스 냉각 스프레이

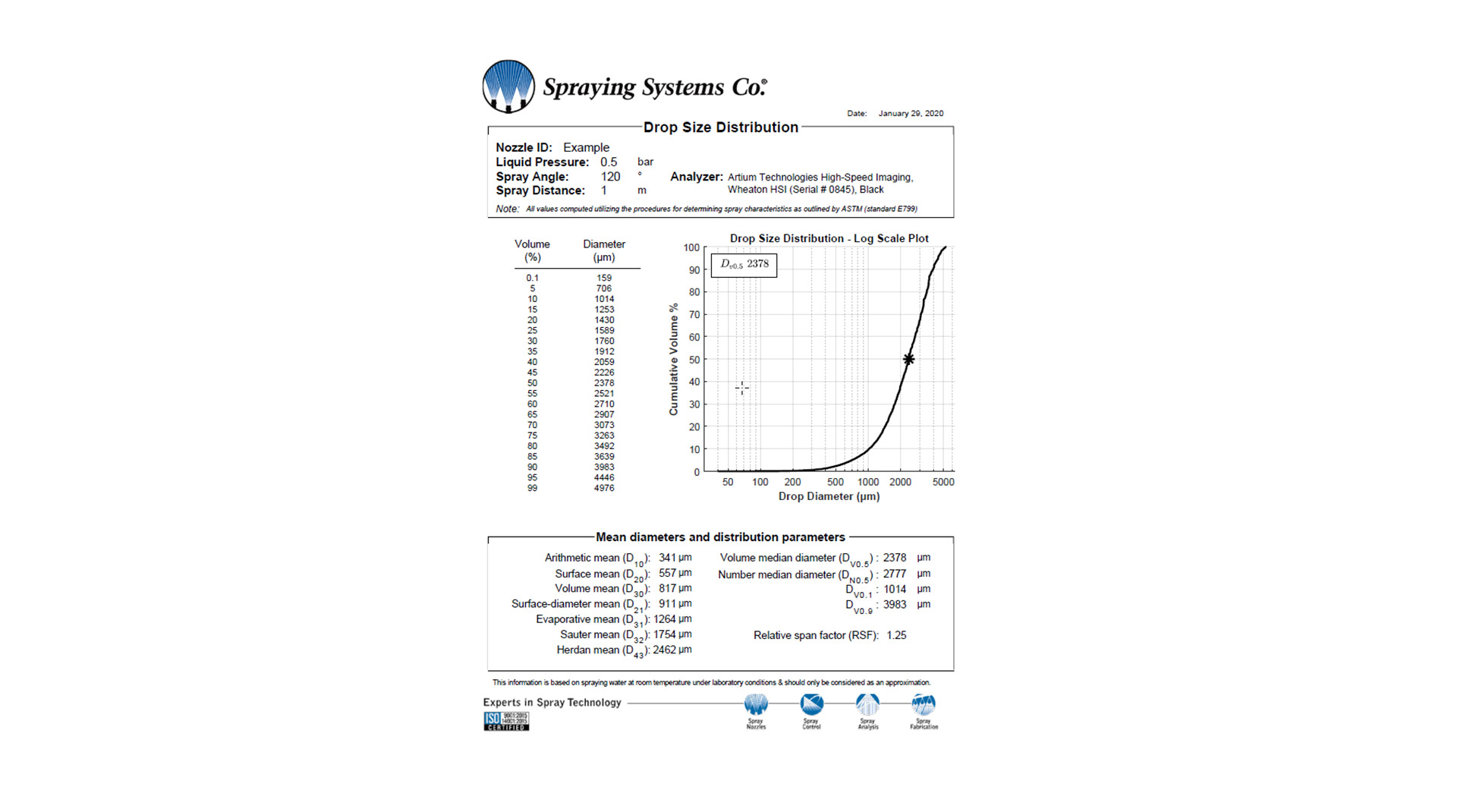

Spraying Systems Co.는 전력 생산 회사와 협력하여 냉각탑 스프레이 프로세스에 대한 최적의 스프레이 노즐을 결정했습니다. 이 프로세스에는 분당 수백 갤런의 물을 생성하는 매우 큰 중공원형 노즐이 필요했으며, 이는 매우 큰 배열의 입자들과 물방울들이 있는 스프레이를 생성합니다. 고속 영상 입경 측정 시스템은 이 가스 냉각 프로세스에 대한 스프레이 노즐 성능을 검증하는데 필요한 입자 크기 통계를 제공하는 입자 및 물방울 직경들을 측정하는데 이상적이었습니다.

고속 영상 입경 측정기는 전체 프레임 이미지 결과로 인해 많은 고유한 이점을 제공합니다. 표준 또는 독점 이미지 분석을 사용하여 거의 모든 스프레이 특성을 결정할 수 있습니다. 확산 LED는 물방울 뒤에서 조명을 비추기 때문에 물방울 내부의 기포 및/또는 고형물은 존재하는 경우 종종 구별할 수 있습니다. 고속 영상 입경 측정 시스템은 각 입자를 시각적으로 구분할 수 있어야 하므로 입자 농도가 낮은 스프레이에 가장 적합하다는 점에서 제한적입니다.

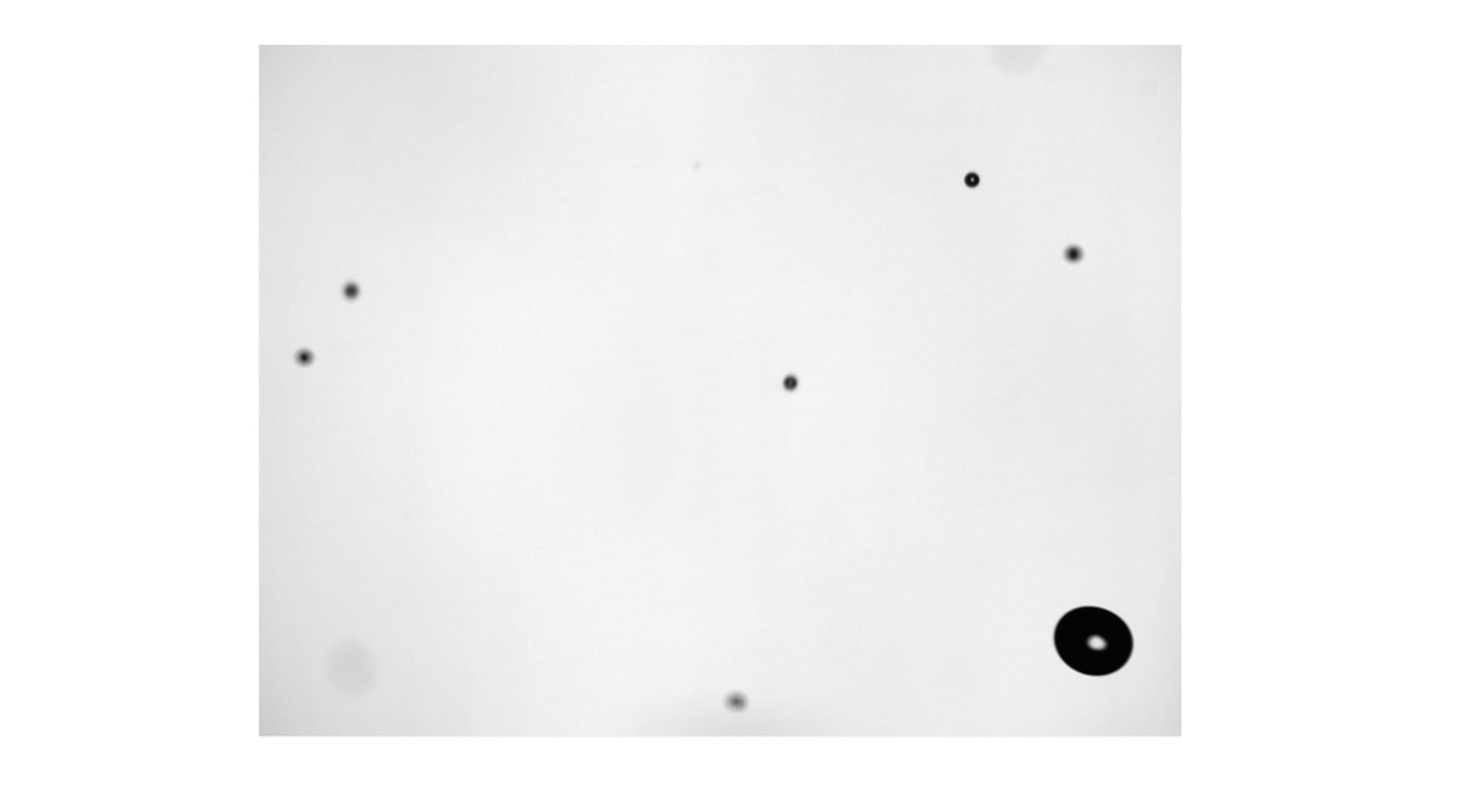

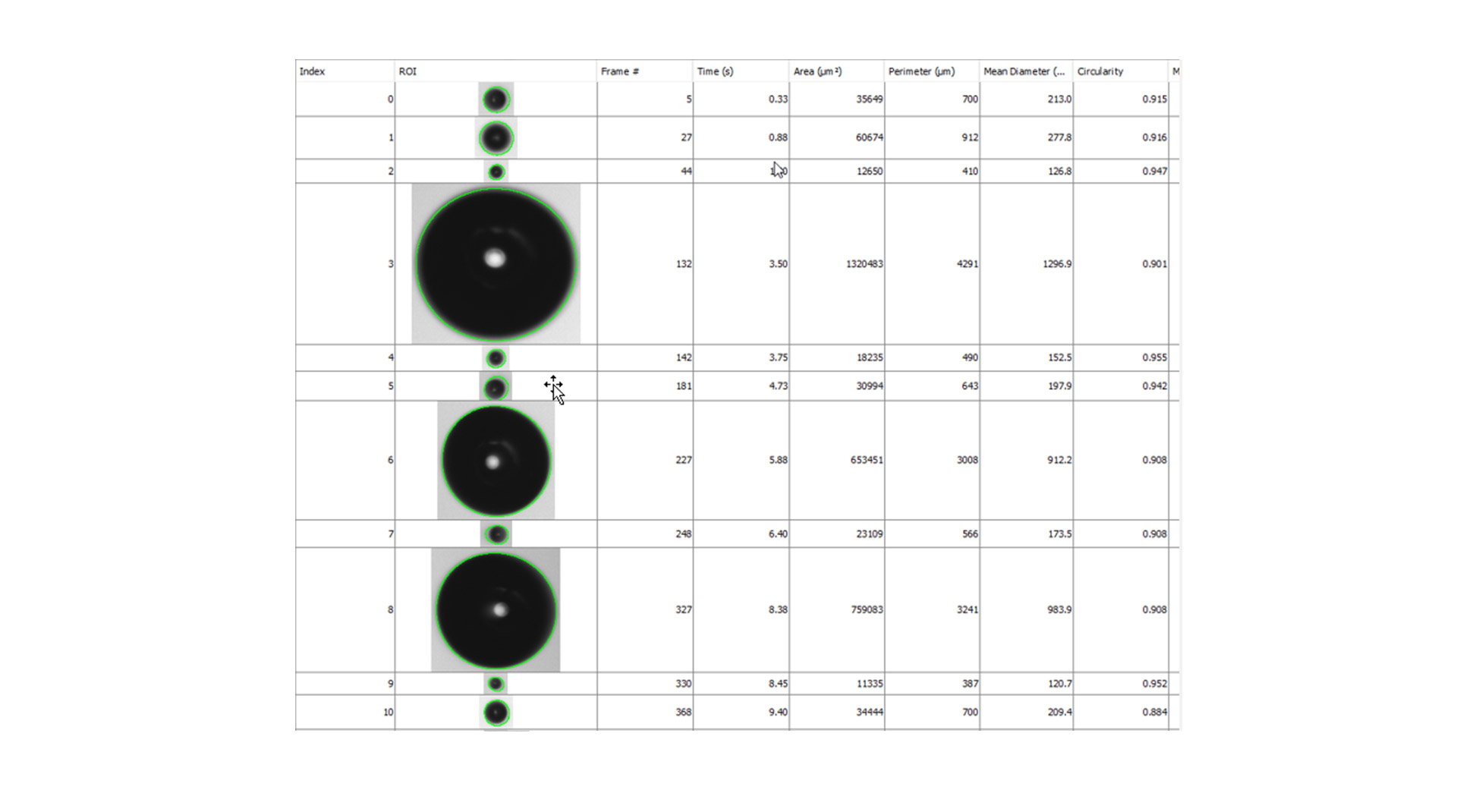

고속 영상 입경 측정기는 확산 LED 광원과 인라인 카메라를 사용하여 25.6 x 19.1mm의 넓은 시야를 이미지화합니다. 확산 렌즈는 초점이 맞지 않는 물방울로 인한 그림자를 극복하기 위해 여러 각도에서 물방울을 비추는 균일한 백라이트를 생성합니다. LED 조명은 1초 미만의 찰나의 시간 동안만 입자를 비추기 위해 펄스되어 즉각적인 스프레이 이미지를 생성합니다. 백라이트 이미징 방법을 사용하면 입자가 카메라에 도달하는 LED 빛의 일부를 차단하므로 입자를 명확하게 식별할 수 있습니다. 그런 다음 이러한 이미지를 분석하여 입자 크기를 복구합니다. 입자 크기는 입자 둘레의 윤곽을 잡고 둘레 내의 면적을 결정하고 평균 직경을 계산하여 결정됩니다. 이미지 분석은 구형도와 기타 여러 스프레이 특성을 결정합니다.
