스프레이 노즐의 기초 : 종류, 원리, 산업별 용도 및 주요 문제 원인과 해결 방법 완벽 가이드

스프레이 노즐의 기본 설명에 앞서

스프레이 노즐은 유체나 기체를 미세한 입자로 분사하여 다양한 산업과 생활 영역에 활용되는 부품으로 많은 공정 중에서 중요한 역할을 담당하지만, 그만큼 간과되는 부품 중 하나입니다. 모든 주요 산업 분야에서 활용되고 있지만 그 어플리케이션이나 산업 특성 환경에 맞은 알맞은 노즐을 사용해야 하며, 그렇지 않을 경우 제품 품질이나 작업 효율성, 생산 비용에 문제가 발생할 수 있습니다. 본 글에서는 스프레이 노즐의 기본적인 정보와 종류 및 각 종류 별 특징에 대해 자세한 설명을 제공합니다.

스프레이 노즐의 종류는?

스프레이 노즐은 먼저 패턴과 작동 방식에 따라 구분할 수 있습니다 :

위의 표와 같이 크게는 일류체 및 이류체 방식으로 구분할 수 있으며, 각각의 스프레이 타입에 스프레이 패턴 별로 입자와 어플리케이션이 나뉘어 지게 됩니다.

일류체 노즐은 단일 유체만을 이용해 분사하는 노즐을 말하며, 액체 압력만으로 분사를 형성하는 구조입니다. 일반적으로 일류체 노즐의 경우, 입자가 큰 경우가 많지만 에어 사용이 어렵지만 미세한 분사가 필요한 공정을 위해 일류체 방식의 미세 입자를 분사하는 스프레이 노즐도 있습니다. 일반적으로 일류체 노즐의 경우 세척, 냉각, 코팅, 방재 등 산업용 분사 공정 전반에서 넓게 활용되는 노즐로 상대적으로 이류체 노즐보다 유지보수가 용이하며, 내구성이 높은 장점이 있습니다.

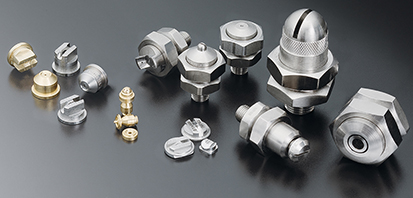

이류체 노즐은 두 가지의 유체, 주로 유체와 압축 공기를 사용하는 노즐로 내부에서 유체와 에어가 혼합하여 입자가 깨지면서 미세한 입자 형태로 분사하는 노즐입니다. (※쉽게 공기와 액체가 함께 나가면서, 공기의 힘으로 액체를 타격하여 입자를 작게 하는 방식)

이류체 노즐 중에서도 내부 혼합과 외부 혼합 방식이 있으며, 내부 혼합은 말 그대로 노즐 내부에서 액체와 공기가 만나 혼합하는 형식으로 매우 미세한 입자를 형성하며, 외부 혼합은 노즐 끝단 배출구 부분에서 액체와 공기가 만나 섞이는 방식으로 점도가 높거나 막힘의 우려가 있는 유체에 주로 사용하는 타입입니다.

왜 올바른 스프레이 노즐을 사용해야 할까?

스프레이 기술은 단순히 분사만 된다고 해서 원하는 결과를 얻을 수 있는 것이 아닙니다. 스프레이 노즐은 단순한 부품처럼 보이지만, 실제로는 공정의 품질, 생산 효율, 비용, 안정성을 좌우하는 핵심 요소입니다.

① 품질 일관성 확보 : 스프레이 노즐은 분사 패턴, 유량, 입자 크기, 분사각 등에 따라 제품 품질에 영향을 미칩니다. 패턴이나 입자 크기, 유량이 조금만 바뀌어도 코팅이 고르지 않아 불량률이 상승할 수 있으며, 세척 커버리지가 부족하면 오염이 그대로 남아있을 수 있고, 냉각이 불균형하다면 온도 편차가 발생할 수 있게 됩니다.

② 비용 효율 : 올바르지 못한 노즐 선택, 특히 과도한 스펙의 노즐을 사용할 경우 혹은 공정의 특성을 고려하지 않은 채 사용되는 노즐의 경우, 유체의 사용량이나 유지 보수를 위한 공정 중지 시간 등으로 운영 비용과 낭비를 초래할 수 있게 됩니다. 반면, 알맞은 노즐을 사용할 경우, 필요한 만큼만 정확히 분사하여 물, 약품, 에너지를 적재적소에 사용할 수 있어 비용 절감이 가능하며, 불량으로 인한 낭비도 방지할 수 있습니다.

③ 생산성 향상 : 스프레이 노즐은 다양한 종류가 있으며, 그 종류마다 갖고 있는 특징이 있습니다. 하지만 이를 무시한 채 단순한 분사 용도로 사용하게 된다면, 예를 들어, 미세하게 분사는 가능하지만 비산이 많을 경우 주변이 오염되어 장비의 센서에 문제가 발생한다거나 바닥이 미끄러워 작업자의 안전에 위험 요소가 될 수 있습니다. 또한, 번거로운 청소 작업을 자주 해야 하는 비효율적인 일이 발생할 수 있습니다.

이처럼 스프레이 노즐은 작은 부품처럼 보여도 올바른 선택과 적용이 필요한 중요한 부품입니다.

스프레이 노즐에서 주로 발생하는 문제점은?

스프레이 노즐은 소모품으로 다양한 형태의 문제가 발생할 수 있습니다. 이를 위해 정기적인 노즐 유지 보수를 진행하는 것을 추천 드리며,  노즐을 정기적으로 점검·관리한다면 노즐 마모와 같은 자주 발생하는 문제를 해결 할 수 있습니다.

문제점	문제 설명	사진

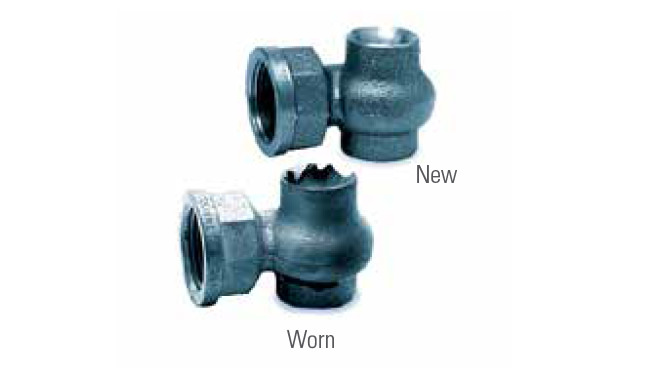

침식 / 마모	유체 압력으로 노즐이 점점 변형되어 노즐 오리피스와 내부 유량 통로가 확장되며, 입자의 크기가 증가하고, 압력이 감소하여 스프레이 패턴이 왜곡됩니다.

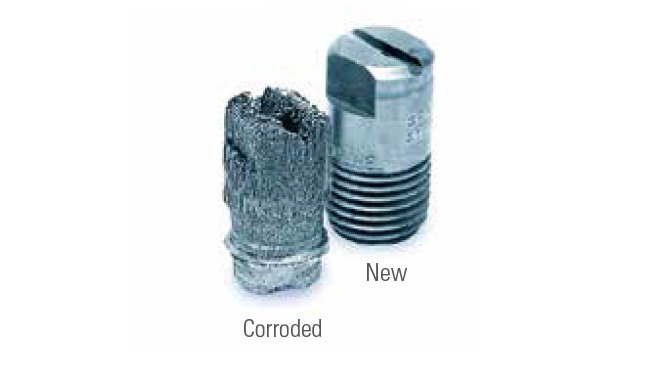

부식	분사되는 유체나 환경에 잔류하는 화학 물질로 인해 노즐이 부식됩니다. 이류체 미세분무 노즐의 경우, 부식에 특히 민감하며 미세한 부식이라도 입자 크기와 균일성에 영향을 미칩니다.

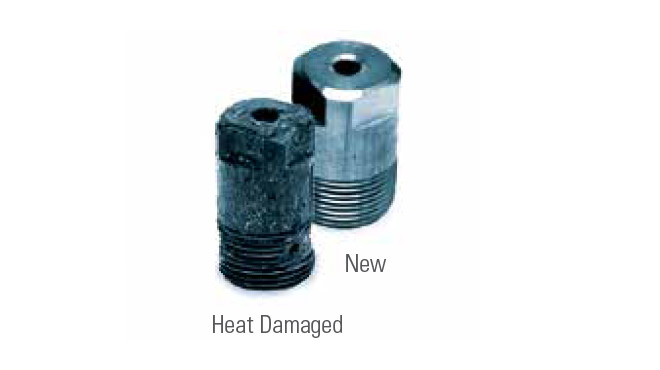

고온	분사하는 유체는 높은 온도나 고온의 환경에서 분사되어야 합니다. 내고온성 재질로 제작되지 않는 노즐은 열 손상을 발생시킵니다.

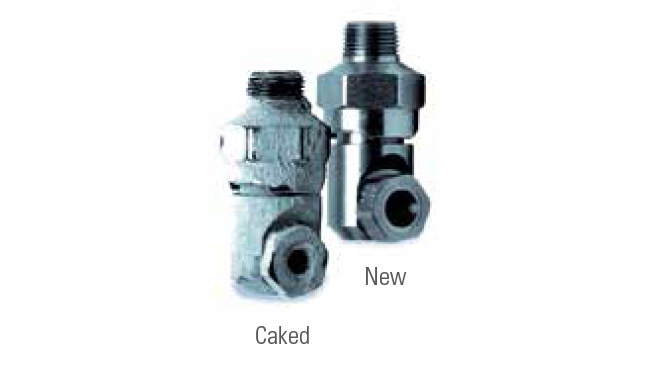

수염현상	유체가 증발하며 노즐 오리피스의 내부 혹은 외부 가장자리에 쌓여 유체의 흐름을 방해하고 노즐 성능에 영향을 줍니다.

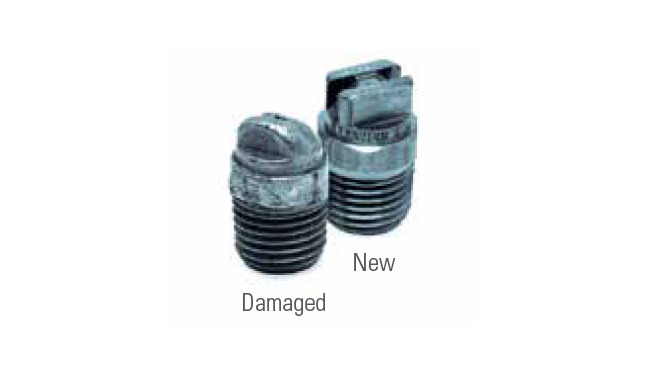

외부 충격	부적절한 청소 도구를 사용하여 데미지를 입히거나 설치 혹은 작동 도중 노즐을 떨어트려 노즐 성능에 영향을 미치는 손상이 발생할 수 있습니다.
노즐 막힘	페이스트 약물이나 혼합물 분사 시 고체 입자가 노즐 오리피스를 막아 유체 흐름 및 스프레이 패턴을 방해합니다.

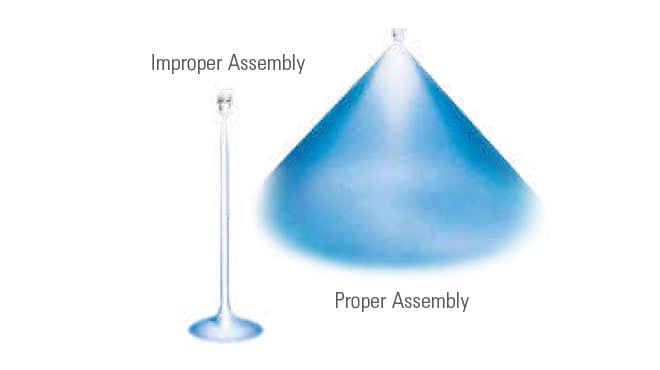

조립 불량	가스켓, 오링 및 내부 벤과 같은 구성품의 잘못된 배열은 누수를 발생하시키며, 본체의 노즐 캡을 과도하게 조일 경우 나사산이 파손되는 결과를 초래합니다.

결론

결과적으로 스프레이 노즐은 크기가 작고 단순한 제품이지만, 실제로는 분사 품질, 생산 효율, 비용, 안정성을 좌우하는 핵심 부품입니다. 조금의 변형만으로도 분사 패턴이 왜곡되어 품질 저하, 과분사, 에너지 낭비, 공정 불균형 등으로 이어질 수 있으며, 주기적인 유지보수가 필요한 제품입니다. 지금 여러분이 사용하고 계시는 노즐이 구매했을 당시와 비교하였을 때 다른 점이 없나요? 만약 예전보다 분사 퍼포먼스가 저하되거나 기존에 사용하던 용액의 사용량이 눈에 띄게 증가했다면 스프레이 노즐에 문제가 발생했을 가능성이 큽니다. 스프레이시스템은 수십년간 쌓아온 노하우를 통해 스프레이 관리 뿐만 아니라 제품을 더 잘 사용할 수 있도록 어플리케이션에 맞는 맞춤형 솔루션을 제안해 드립니다.
