Een nauwkeurige regeling van de smering is van cruciaal belang, met name bij dieptrektoepassingen. Om optimale resultaten en flexibiliteit te garanderen, kan het systeem zo worden afgesteld dat het zowel een zeer dunne film als dikkere lagen smeermiddel kan aanbrengen.
Het AutoJet® P400-smeersysteem wordt voornamelijk gebruikt voor het aanbrengen van smeermiddelen met een hoge viscositeit. In combinatie met een krachtige sproeiregelaar is het systeem in staat om recepturen te verwerken, waardoor een optimale, storingsvrije productie van verschillende soorten smeermiddelen wordt gegarandeerd.

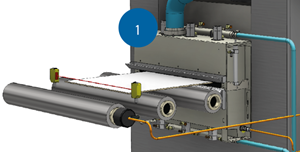

1. Spoel-smeerinrichting met luchtverstuivingsmondstukken
Een zeer efficiënte methode voor het aanbrengen van smeermiddelen is het gebruik van een spoelsmeerinrichting die tussen de toevoer en de pers wordt geplaatst. In de spoelsmeerinrichting wordt het smeermiddel gelijkmatig over de band verdeeld. Overtollige olie wordt in de spoelsmeerinrichting opgevangen en teruggevoerd naar de voorraadcontainer, waardoor vervuiling van de omgeving wordt voorkomen. Luchtverstuivingssproeiers met externe mengluchtkappen maken een nauwkeurige en gelijkmatige aanbrenging mogelijk, zelfs van smeermiddelen met de hoogste viscositeit. De hoeveelheid smeermiddel wordt geregeld door de druk in het vloeistofcircuit en is zeer nauwkeurig instelbaar.
Coil-smeerinrichtingen kunnen in elke breedte vanaf 100 mm worden vervaardigd. Ze zijn verkrijgbaar als vaste uitvoering of met hefcilinders voor het openen van het bovenste deel. Om contactloos invoeren of doortrekken van de band/strip mogelijk te maken, is het ook mogelijk om het bovenste en onderste deel gelijktijdig te openen.

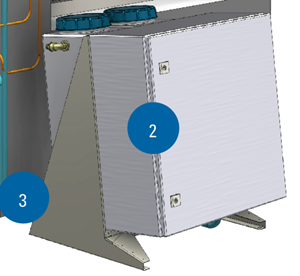

2. Basiseenheid
De basiseenheid is meestal uitgerust met een smeermiddelreservoir van 35 liter. Indien meerdere smeermiddelen nodig zijn, kan het systeem ook worden uitgerust met twee, drie of meer reservoirs. Het juiste smeermiddel kan worden geselecteerd met behulp van eenvoudige schakelaars of via de sproeiregelaar. De reservoirs staan niet onder druk en kunnen tijdens het gebruik van het systeem worden gevuld en onderhouden via de optionele navulzeef. Een groot deksel vergemakkelijkt het vullen. Automatisch vullen vanuit vaten of een centrale olietank is eveneens mogelijk.
3. Volledige-doorstromingfilters
Effectieve filters in alle aanzuigleidingen voorkomen vervuiling van pompen en spuitmonden. Dit zorgt voor een hoge mate van bedrijfszekerheid.

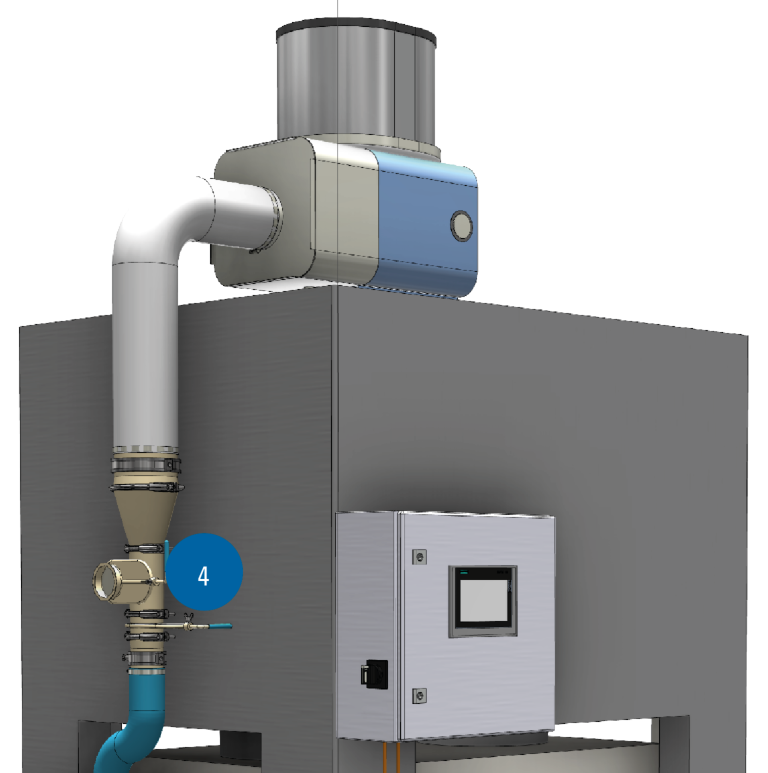

4. Oliemistafscheider
De olienevelafscheider zorgt ervoor dat er geen olienevel kan ontsnappen. Dit houdt de
omgeving droog en schoon en voorkomt dat schadelijke aerosolen in de lucht terechtkomen.
5. PF250/3-applicator
De PF 250/3-applicator is een optionele aanvulling op het P400-smeersysteem die de spoelsmeerder vervangt en voornamelijk wordt gebruikt voor het coaten van draad en kleine staafmaterialen. Het systeem is zeer flexibel en kan aan veel verschillende toepassingen worden aangepast.
6. Drukregeling
De drukregeling in de smeermiddel- en persluchtsystemen wordt ingesteld met behulp van handmatige regelaars en manometers op de basiseenheid. Automatische drukregeling kan worden ingesteld met behulp van een elektronische regeleenheid in combinatie met proportionele ventielen.
7. Elektronische regeling
De besturing wordt gecentraliseerd door een speciale sproeiregelaar. Als alternatief is aansluiting op een centraal besturingssysteem ook mogelijk.
Ideaal voor gebruik in deze toepassingen
- Stansen
- Draadsmering
- Buis-smering

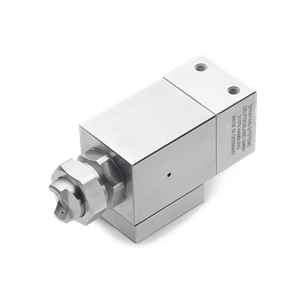

Sproeikoppen voor de P400:
Het P400-smeersysteem maakt gebruik van luchtverstuivende sproeikoppen om media met een hoge viscositeit (meer dan 600 cSt) aan te brengen. Alle sproeikoppen zijn voorzien van een naald die de sproeikop bij elke spuitimpuls nauwkeurig opent en sluit en die de opening effectief reinigt van eventuele resten of vuil.
De sproeikoppen worden luchtgestuurd en alle circuits kunnen onafhankelijk van elkaar worden aangestuurd. Dit maakt een exacte regeling en herhaalbare dosering van de circulerende olie mogelijk en biedt volledige controle over de aangebrachte hoeveelheid en de dikte van de olie-/smeermiddellaag.
Meer informatie over de AutoJet-smeersystemen vindt u hier. Of door de brochure te downloaden.
Neem voor meer informatie rechtstreeks contact met ons op.
