1. Spiraalsmeerinrichting met platte sproeikoppen
Een zeer efficiënte methode om smeermiddelen aan te brengen is het gebruik van een spoelsmeerinrichting die tussen de toevoer en de pers wordt geplaatst. In de spoelsmeerinrichting wordt het smeermiddel gelijkmatig over de band verdeeld.
Overtollige olie wordt opgevangen in de spoelsmeerinrichting en teruggevoerd naar de voorraadcontainer, waardoor vervuiling van de omgeving wordt voorkomen. Vlakke sproeikoppen in de spoelsmeerinrichting bestrijken gelijkmatig en zuinig de volledige breedte van de band. Het is mogelijk om spoelsmeerinrichtingen te ontwerpen voor een breed scala aan breedtes. Pneumatische hefcilinders openen de spoelsmeerinrichting voor onderhoudsdoeleinden of voor het invoeren van de band. Op verzoek kunnen ze ook in een vaste uitvoering worden geleverd.
Om de olie in de smeerinrichting te houden, zijn aan de inlaat- en uitlaatzijde borstels aangebracht. Voor een optimale verdeling van de smeervloeistof over de band kunnen de smeerinrichtingen aan de uitlaatzijde worden uitgerust met veerbelaste vilt-afstrijkers.

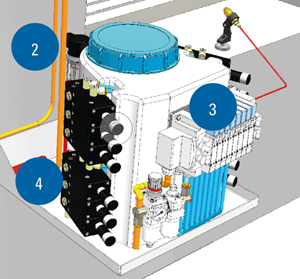

2. Filter in de retourleiding
Een efficiënt volstroomfilter vangt deeltjes van de band op die anders de retourstroom zouden verontreinigen.
3. Basiseenheid
De basiseenheden zijn verkrijgbaar in diverse maten met reservoirs van 0,5 tot 35 liter.
Wanneer verschillende soorten smeermiddelen worden gebruikt, kunnen meerdere reservoirs worden geïnstalleerd.
Elektromagnetische kleppen leiden de terugstroom van overtollig smeermiddel naar de juiste tank.
4. Pomp L210
De L210 is een hogedrukpomp die is ontworpen voor het verpompen van vloeistoffen met een lage viscositeit. Dankzij de indexering van elke pomp kan de hoeveelheid smeermiddel die op elk smeerpunt wordt aangebracht nauwkeurig worden gedoseerd.

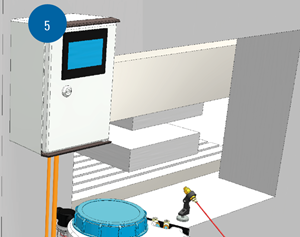

5. T100-TIMER- EN BESTURINGSEENHEDEN
Voor toevoerlengtes van meer dan 100 mm zijn meerdere smeerpulsen per slag nodig. De T100-timereenheid maakt tot 10 smeerpulsen per seconde mogelijk.
Bij hogesnelheidspersen of soortgelijke toepassingen is niet voor elke slag een smeerimpuls nodig. De T100-besturingseenheid beschikt over een voorkeuzeteller die een smeerimpuls activeert zodra het geselecteerde aantal slagen is bereikt. Deze functie is met name nuttig bij rolvormtoepassingen om een constante smering te garanderen, ongeacht de snelheid van de band of strip.
6. Extra spuitmonden
Smering van kritieke punten, bijvoorbeeld een enkel ponsgereedschap, kan worden gerealiseerd door gebruik te maken van extra spuitmonden. De spuitmonden zijn verkrijgbaar met een magnetische voet die direct op elke ondergrond kan worden gemonteerd of eenvoudig in een gereedschap kan worden ingebouwd. Om een geschikt sproeipatroon te creëren, is er een grote verscheidenheid aan spuitmondinzetstukken beschikbaar met een volle straal, holle of volledige kegelvormige sproeipatronen en verschillende sproeihoeken. Extra pompen en spuitmonden kunnen eenvoudig achteraf worden gemonteerd.
Ideaal voor gebruik in deze toepassingen
- Profielwalsen
- Stansen
Sproeikoppen voor de L210:
Het L210-smeersysteem maakt gebruik van airless-sproeikoppen voor het aanbrengen van media met een lage viscositeit. Dankzij hun vlakke sproeipatroon bestrijken de sproeikoppen een aanzienlijke breedte en zijn ze daardoor zeer zuinig in gebruik.
