1. Lubrificatore a bobina con ugelli a spruzzo piatto
Un metodo molto efficiente per l’applicazione dei lubrificanti consiste nell’utilizzare un lubrificatore a bobina posizionato tra l’alimentatore e la pressa. Nel lubrificatore a bobina, il lubrificante viene distribuito uniformemente sul nastro.
L’olio in eccesso viene trattenuto nel lubrificatore a bobina e reimmesso nel serbatoio di alimentazione, evitando così la contaminazione dell’area circostante. Gli ugelli a spruzzo piatto presenti nel lubrificatore per nastri coprono in modo uniforme ed economico l’intera larghezza del nastro. È possibile progettare lubrificatori per nastri per un’ampia gamma di larghezze. Cilindri di sollevamento pneumatici aprono il lubrificatore per nastri per interventi di manutenzione o per l’alimentazione del nastro. Su richiesta, possono anche essere realizzati in configurazione fissa.
Per trattenere l’olio all’interno del lubrificatore, sono montate delle spazzole sui lati di ingresso e di uscita. Per una distribuzione ottimizzata del fluido lubrificante sul nastro, i lubrificatori possono essere dotati di unità di raschiatura in feltro caricate a molla sui lati di uscita.
2. Filtro della linea di ritorno
Un efficiente filtro a flusso pieno raccoglie le particelle provenienti dal nastro che altrimenti contaminerebbero il flusso di ritorno.
3. Unità base
Le unità di base sono disponibili in diverse dimensioni con serbatoi da 0,5 a 35 litri.
Quando si utilizzano diversi tipi di lubrificanti, è possibile installare più serbatoi.
Le valvole elettromagnetiche convogliano il flusso di ritorno del lubrificante in eccesso verso il serbatoio corretto.
4. Pompa L210
La L210 è una pompa ad alta pressione progettata per l’applicazione di fluidi a bassa viscosità. L’indicizzazione di ciascuna pompa consente un dosaggio accurato della quantità di lubrificante applicata a ciascun punto di lubrificazione.

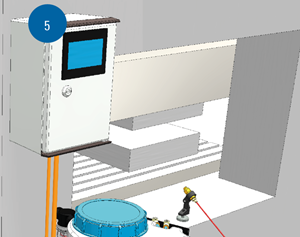

5. UNITÀ DI CONTROLLO E TIMER T100
Le lunghezze di avanzamento superiori a 100 mm richiedono diversi impulsi di lubrificazione per ogni corsa. L’unità temporizzatore T100 consente fino a 10 impulsi di lubrificazione al secondo.
Le presse ad alta velocità o applicazioni simili non necessitano di un impulso di lubrificazione per ogni corsa. L’unità di controllo T100 è dotata di un contatore di preselezione che attiva un impulso di lubrificazione una volta raggiunto il numero di corse selezionato. Questa funzione è particolarmente utile per le applicazioni di profilatura, al fine di garantire una lubrificazione costante indipendentemente dalla velocità del nastro o della striscia.
6. Ugelli aggiuntivi
La lubrificazione di punti critici, ad esempio un singolo utensile di punzonatura, può essere ottenuta utilizzando ugelli aggiuntivi. Gli ugelli sono disponibili con un piedino magnetico che può essere montato direttamente su qualsiasi base o facilmente integrato in un utensile. Per ottenere un getto adeguato, è disponibile un’ampia varietà di inserti per ugelli con getto pieno, cavo o a cono pieno e con vari angoli di spruzzo. È possibile installare facilmente pompe e ugelli aggiuntivi in un secondo momento.
Ideale per l’impiego in queste applicazioni
- Profilatura
- Stampaggio
Ugelli per il modello L210:
Il sistema di lubrificazione L210 utilizza ugelli airless per l'applicazione di fluidi a bassa viscosità. Grazie al loro getto piatto, gli ugelli coprono una larghezza considerevole e risultano quindi molto economici.
Maggiori informazioni sui sistemi di lubrificazione AutoJet sono disponibili qui.
Se desiderate ulteriori informazioni, non esitate a contattarci direttamente.
