BOQUILLAS
Las Boquillas y Cuchillas para Aire Mejoran las Aplicaciones de Secado y Soplado
Reduzca los costos operativos disminuyendo o eliminando el uso de aire comprimido en las operaciones de secado, soplado y enfriamiento.
Productos para Aire de Soplador
Los sopladores WindJet ofrecen soluciones potentes y de bajo consumo para aplicaciones de secado y soplado sin necesidad de aire comprimido. Estos sistemas generan un flujo de aire limpio y caliente con un nivel mínimo de ruido y mantenimiento, lo que ayuda a reducir los costos operativos al tiempo que proporcionan un desempeño constante y de gran eficiencia. Gracias a su fabricación resistente y a su fácil instalación, los sopladores WindJet garantizan un flujo de aire confiable y uniforme para una amplia gama de aplicaciones industriales.

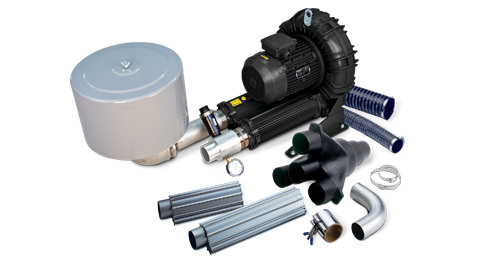

Los Paquetes WindJet® de Cuchillas y Cañones para Aire generan aire limpio y caliente para el secado y el soplado. No requieren aire comprimido y producen muy poco ruido durante su funcionamiento. Estos sistemas, que se ofrecen como una solución completa, eliminan los problemas de integración, son fáciles de instalar y requieren poco mantenimiento. Estos paquetes constan de:
Sopladores Regenerativos WindJet
Estos sopladores utilizan un principio de funcionamiento dinámico que recicla una parte del aire y ofrecen un rendimiento comparable al de muchos sopladores multietapa o de desplazamiento positivo. En un soplador regenerativo, el espacio de compresión está formado por un anillo circular hueco situado entre las puntas de los álabes del impulsor y las paredes de la carcasa. Durante el funcionamiento, el impulsor giratorio aspira aire desde el puerto de entrada hacia el espacio de compresión y lo desplaza radialmente hacia fuera, hacia la carcasa curvada, mediante fuerza centrífuga. Esta acción se denomina «regenerativa» porque una cierta cantidad de aire se desliza más allá de cada pala del impulsor durante la rotación y regresa a la base de la pala siguiente para volver a acelerarse.
- Disponible con motores de 5.5, 10, 20, 25 y 30 HP. Los conjuntos incluyen válvula de alivio de presión, manómetro, filtro de entrada de aire, indicador de estado del filtro, racores y adaptador de montaje para tubos flexibles o rígidos.
- Bajos niveles de ruido: de 77 a 90 dBa, dependiendo del tamaño del soplador y de la presión
- Los sopladores son ligeros y se pueden instalar en cualquier posición
- Bajo mantenimiento, funcionamiento con transmisión directa; versiones de motor trifásico, de doble frecuencia y multivoltaje
- No tiene resistencia; el aire se calienta gracias al calor generado durante su funcionamiento
- El enfriamiento por medio del ventilador disipa el calor alrededor de los cojinetes para prolongar su vida útil
- Flujo de aire continuo, no pulsante y sin aceite
- Fabricados en aluminio anodizado para protegerlos contra la corrosión
- Motores TEFC; con certificación CE y cURus
- El indicador de control del filtro avisa al operador cuando es necesario realizar el mantenimiento

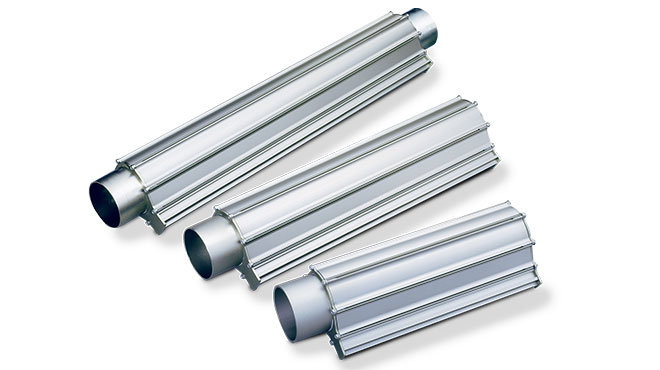

Las Cuchillas WindJet para Aire proporcionan un flujo de aire continuo y de gran potencia para un secado y una limpieza uniformes en áreas amplias, normalmente de 61 cm (2') o más.
- Longitudes estándar de las cuchillas: 6”, 12”, 18”, 24”, 30” y 36” (152, 305, 457, 610, 762 y 914 mm); también hay disponibles longitudes a medida
- Tamaños de ranura de aire de 0.040” y 0.060” (1 y 1.5 mm)
- Gran desempeño: flujo de aire recto y controlado
- Las cuchillas para aire WindJet cuentan con un diseño de vanguardia único que dirige el flujo de aire hacia fuera de la cuchilla en un chorro recto. El resultado de este diseño de vanguardia es un chorro de aire uniforme, de gran volumen y constante a lo largo de toda la longitud de la cuchilla. Se eliminan los problemas de manchas y marcas que suelen asociarse a muchas cuchillas para aire.
- El diseño del borde delantero también sirve de guía visual, indicando la dirección del flujo y facilitando el posicionamiento de la cuchilla para garantizar la máxima cobertura del objetivo
- Empaques a prueba de fugas en las tapas para evitar fugas en las cuchillas para aire de aluminio
- Acabado resistente a la corrosión
- Entrada de aire con brida de 3"
- También disponible en acero inoxidable 316
Cañones WindJet para Aire: Permiten mover materiales a granel y secar piezas de formas irregulares mediante chorros de aire de alta velocidad y gran precisión.
- Se utiliza solo o junto con sistemas de cuchillas para aire para lograr un secado completo, ya que proporciona un chorro de aire a alta velocidad en los orificios y hendiduras de las piezas de forma irregular
- El espaciador integrado en la montura facilita su colocación en el soporte de fijación
- Fabricado en aluminio anodizado para garantizar la resistencia a la corrosión y una larga vida útil
- También disponible en acero inoxidable 316
- Tres tamaños de orificio: 0.5”, 0.75” y 1" (12.7, 19 y 25.4 mm)
Boquillas y Productos para Aire Comprimido
Los Productos WindJet para Aire Comprimido proporcionan un chorro de aire de gran potencia para aplicaciones de secado y soplado eficientes, lo que reduce considerablemente el consumo de aire en comparación con los tubos abiertos y perforados.

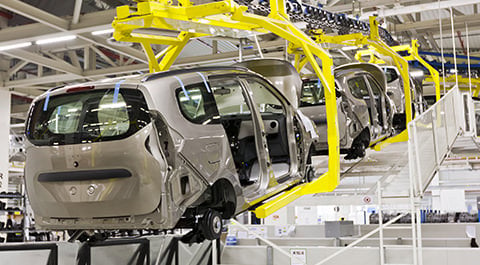

Boquillas WindJet para Aire Comprimido: Una solución versátil para el secado localizado, el enfriamiento y la eliminación de residuos en sectores como la electrónica, la fabricación de automóvilesy el ensamble industrial. Las boquillas WindJet ofrecen un patrón de aspersión de abanico plano o redondo y están disponibles en una amplia variedad de tamaños, capacidades y materiales resistentes a altas temperaturas. Pueden trabajar de forma intermitente o continua y se pueden montar una al lado de otra para crear una cortina de aire. Las boquillas WindJet proporcionan un ahorro significativo en el consumo de aire y reducen el ruido percibido hasta en un 60% en comparación con tubos abiertos.
Consumo de aire: Tubería Abierta vs. Boquillas para Aire
| Tubería Abierta | Impacto equivalente utilizando patrón de aspersión plano o redondo con boquillas para aire |
% Reducción consumo de aire |
Ahorro anual costos de aire (USD) |
|
| Tamaño
pulg. (mm) |
Consumo aire SCFM (NIpm) |
|||
| 5/32 (4) | 19 (538) | 1 | 25% | $593 |
| 1/4 (6) | 41 (1161) | 2 | 28% | $1,432 |
| 5/16 (8) | 94 (2662) | 4 | 33% | $3,872 |
| 1/2 (12) | 177 (5012) | 7 | 35% | $7,731 |
| 5/8 (16) | 309 (8750) | 12 | 36% | $13,833 |
Comparación de Ruido: Tubería Abierta vs. Boquillas para Aire
| Presión de aire psig (bar) | Nivel de Ruido | Reducción de ruido | Percepción Reducción de Ruido | |
| Tubería abierta de 5/32" (4 mm) a una distancia de 5 pies (1.5 m) | Boquillas para aire Abanico plano o redondo | |||
| 15 (1) | 70 dBa | 63 dBa | 7 dBa | 38% |
| 30 (2) | 80 dBa | 70 dBa | 10 dBa | 50% |
| 60 (4) | 88 dBa | 76 dBa | 12 dBa | 56% |
| 70 (5) | 92 dBa | 80 dBa | 12 dBa | 56% |
| 100 (7) | 98 dBa | 85 dBa | 13 dBa | 60% |

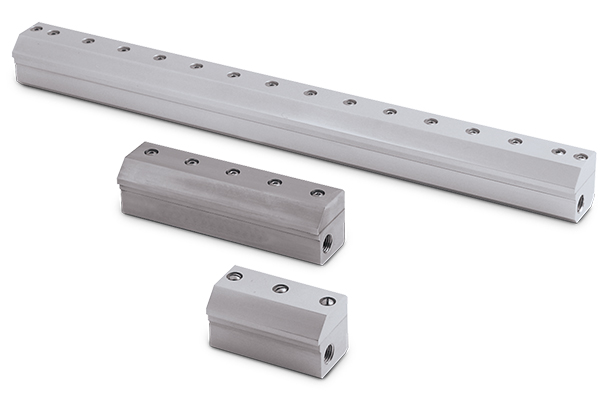

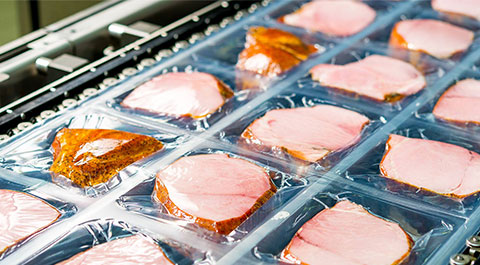

Cuchillas WindJet para Aire Comprimido: Cuchillas WindJet para Aire Comprimido: Proporcionan cortinas de aire de baja ruido y alta velocidad para aplicaciones de secado, soplado y enfriamiento. Son especialmente útiles en aplicaciones en las que no se permite ningún aumento de temperatura, como la eliminación de humedad de envases de alimentos, donde el calor añadido podría dañar el producto. Estas cuchillas para aire están disponibles en longitudes de 3" (8 cm) hasta 2' (61 cm) y están diseñadas para reducir el consumo de aire comprimido hasta en un 92%, lo que reduce drásticamente los costos operativos al tiempo que mantiene un flujo de aire preciso y uniforme (vea la siguiente tabla).
Consumo de Aire: Tubería Abierta vs. Cabezales de Bajo Flujo
| Tubería Abierta/Orificios perforados en la tubería |
Impacto equivalente utilizando cuchillas de bajo flujo | % Reducción consumo de aire | Ahorro anual costos de aire (USD) | ||
| Cantidad | Tamaño pulg. (mm) | Consumo aire sdfm (Nl/min) | |||
| 3 | 5/32 (4) | 57 (1614) | 1 (57070-3) | 92% | $6,544 |
| 6 | 5/32 (4) | 114 (3228) | 1 (57070-6) | $13,090 | |
| 12 | 5/32 (4) | 228 (6456) | 1 (57070-12) | $26,178 | |
| 18 | 5/32 (4) | 342 (9684) | 1 (57070-18) | $39,268 | |
| 6 | 1/4 (6) | 246 (6966) | 1 (57070-6) | 89% | $27,324 |
| 12 | 1/4 (6) | 492 (13932) | 1 (57070-12) | $54,648 | |

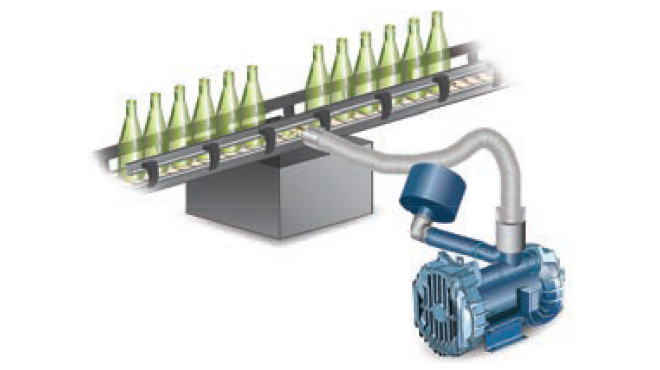

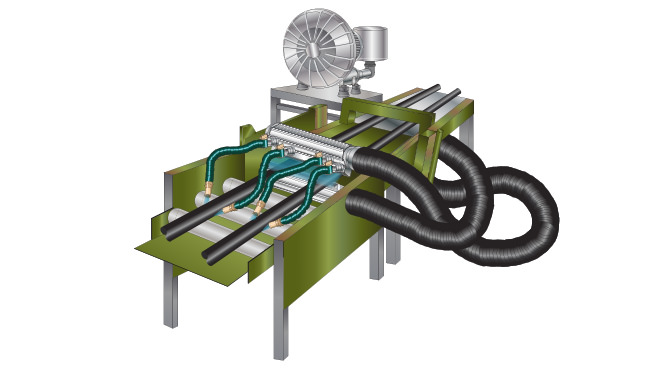

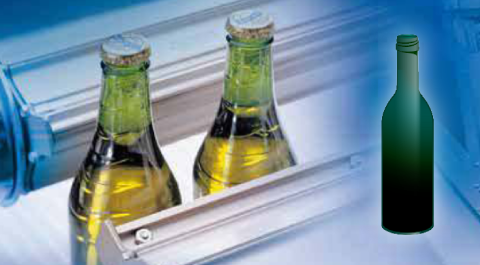

Aplicaciones de Secado
Los sistemas WindJet se destacan por su capacidad para eliminar agua, aceite y recubrimientos de las superficies mediante un flujo de aire uniforme y de alta velocidad.
Aplicaciones de Limpieza y Soplado
El potente flujo de aire elimina eficientemente el polvo, los desechos y la suciedad de la superficie de los equipos.
Otras Aplicaciones
El potente flujo de aire elimina eficazmente el polvo, los residuos y la suciedad de las superficies y de los equipos.
- Desmoldeado de pan y bollos: Una panadería recuperó la inversión en una semana tras utilizar un sistema de sopladores que reducía el uso de aire comprimido
