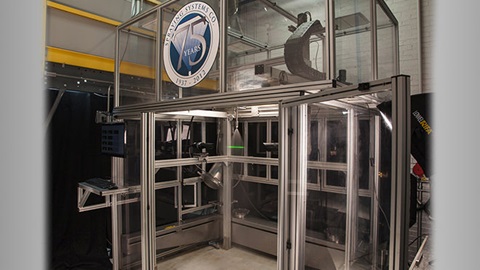

Záchytná kabina

Kontejnmentová kabina je univerzální jednotka s rozsáhlým souborem funkcí s minimálními omezeními. Odnímatelné panely z plexiskla umožňují testování velkých nástřiků různými kapalinami. Jednotka je ideální pro postřiky se sklonem k nadměrnému mlžení a rovnoměrně stahuje vzduch v kabině dolů do sání evakuačního systému, které je umístěno u podlahy. Vestavěná okna a mimořádně široké dveře umožňují flexibilitu experimentálního uspořádání tím, že umožňují přístup k vyhřívaným systémům, čerpadlům s vyšším výkonem, míchacím nádržím a dalším potřebným systémům.

. Uzavírací jednotka je konstruována s ohledem na měření a lze do ní umístit přístroje pro fázový dopplerovský interferometr (PDI ) a/nebo laserovou difrakci. Umístění trysek lze pečlivě kontrolovat pomocí vestavěného systému řízení pohybu Yaskawa v kabině. Programovatelný posuvný systém má tři stupně volnosti a globální přesnost polohování s přesností na 1 milimetr.

Připojený HEPA filtr má na míru zkonstruovaný systém kanálků, který umožňuje používat buď vestavěný evakuační systém, který uzavírá zkušební prostor uvnitř kabiny, nebo ventilační hadice pro izolované aplikace. Různé prachové částice a mlhy se zachycují přes průmyslové filtry nebo lze proud vzduchu přesměrovat ven pro uvolnění.

Uzavírací jednotka poskytuje univerzální místo pro experimenty vyžadující mírnou izolaci mlhy a výparů. Níže jsou uvedeny dva příklady použití izolační kabiny.

• Kontrola mlhy
  Zákazník, který se zabýval smáčením stěn, měl zájem o měření velikosti rozprašovaného oblaku, velikosti kapek a rychlosti trysky SprayDry®. Statistiky rozprašování byly získány pomocí směsi zákazníka a v ochranné kabině byl nainstalován fázový dopplerovský analyzátor částic (PDPA ). Vestavěná tříosá traverza umožnila přesný odběr vzorků postřiku na více místech pro vývoj obecných charakteristik postřiku. Kapalná směs byla do ochranné kabiny dodávána vysokotlakým čerpadlem pomocí ventilového systému. Měření nebyla omezena recirkulací mlhy díky ventilačnímu systému jednotky

• Ochrana materiálu
  Zákazník se nacházel ve fázi validace vývoje produktu aerosolového rozprašovače. Aby byly splněny předpisy, musely být částice emitované ze spreje větší než stanovená velikost jemných částic. Pro tento test byl v ochranné kabině umístěn laserový difrakční přístroj Sympatec. Ventilační hadice byla vedena naproti postřiku napříč zkušební sekcí Sympatec a průtok filtrační jednotky HEPA byl nastaven tak, aby měl zanedbatelný vliv na postřikový dým. Během spuštěného snímání postřiku byl postřik překládán přes zkušební sekci Sympatec pomocí speciálně zkonstruované traverzy. Charakteristiky postřiku byly rychle a přesně shromážděny pro požadovaný počet výrobních vzorků a podmínek.
