Lézeres képalkotás

Az Oxford Imaging VisiSizer akkor használható, ha a cseppek / részecskék alakja vagy a cseppben lévő szilárd részecskék / buborékok érdekesek. A Spraying Systems Co. oxfordi lézeres képalkotó rendszerét használó korábbi projektek például kiterjedt méréseket végeznek a mezőgazdasági iparban, ahol a szilárd részecskéket gyakran a permetcseppekbe kívánják tölteni, valamint olyan alkalmazásokat, amelyekben a permetezőanyag várhatóan a cseppek nem gömb alakúak.

• Mezőgazdasági spray szilárd anyag tartalommal
  A Spraying Systems Co. egy mezőgazdasági céggel együttműködve meghatározta az optimális szórófej-paramétereket, hogy szilárdanyag-tartalmú anyagot tartalmazó célcseppméretet kapjon. A kívánt cseppméreteknek elég nagyoknak kell lenniük a sodródás minimalizálásához, de elég kicsieknek ahhoz, hogy egyenletesen eloszlassanak a célponton. Az oxfordi képalkotó rendszert alkalmazták a cseppekben lévő szilárd anyagok vizualizálására, valamint a permetezési paraméterek hangolására a kívánt cseppméret és sebesség jellemzők elérése érdekében.

• Viszkózus, nem gömb alakú permetezőanyag
  A nem gömb alakú cseppek mérése nagyon nehéz feladat lehet. A Spraying Systems Co. egy akadémiai egységgel együtt meghatározta a szükséges permetezési paramétereket, hogy különböző reológiai anyagokkal (sűrűség, viszkozitás, felületi feszültség, egyéb adalékanyagok) gömb alakú cseppeket állítson elő. Ennek eredményeként felsoroltuk a szükséges működési feltételeket, hogy biztosítsuk a gömbcseppeket az anyagreológia különféle kombinációi felhasználásával.

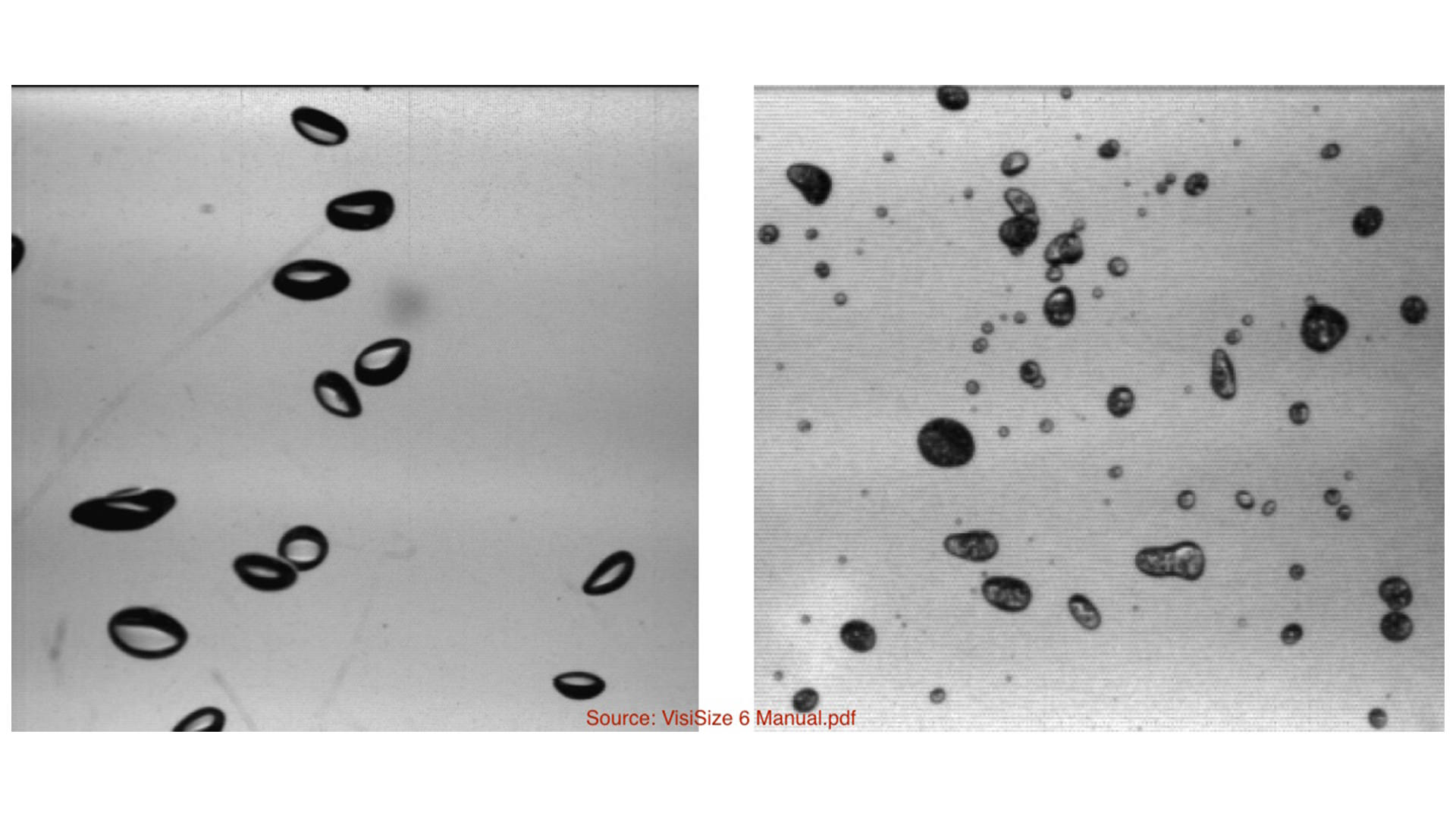

A lézeres képalkotás számos egyedülálló előnyt kínál a teljes képkocka képeredményeinek köszönhetően; szabványos vagy saját képelemzés használható szinte minden permetezési jellemző meghatározására. Mivel a lézer megvilágítja a cseppeket a hátsó oldaláról, a cseppekben lévő buborékok és / vagy szilárd tartalom gyakran megkülönböztethető, ha vannak ilyenek. A lézer képalkotó rendszer csak annyiban korlátozott, hogy minden cseppnek vizuálisan megkülönböztethetőnek kell lennie, és ezért legalkalmasabb alacsony cseppkoncentrációjú permetekhez.

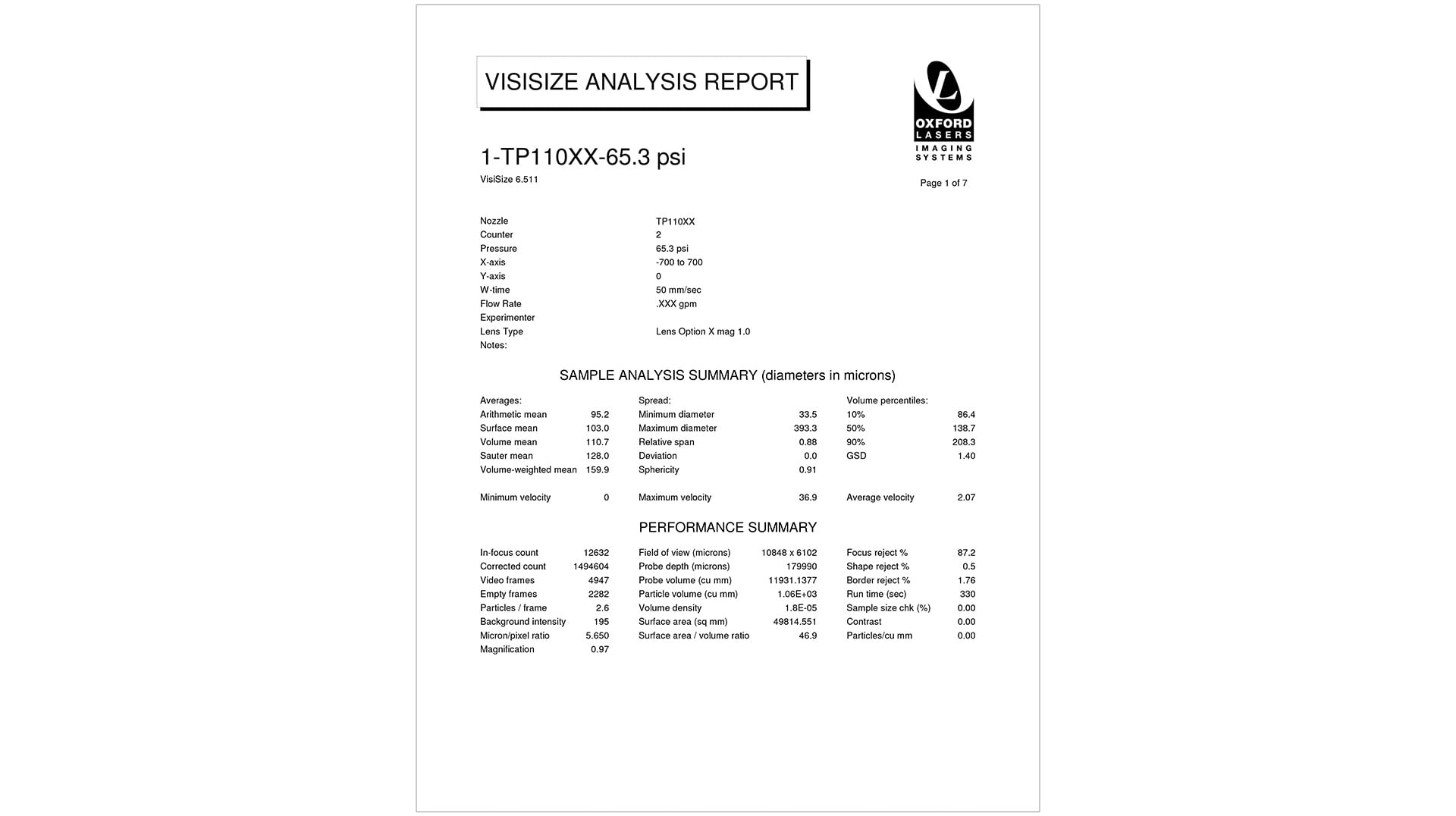

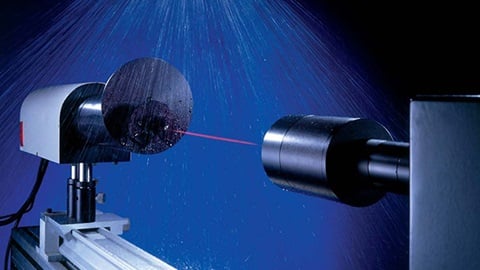

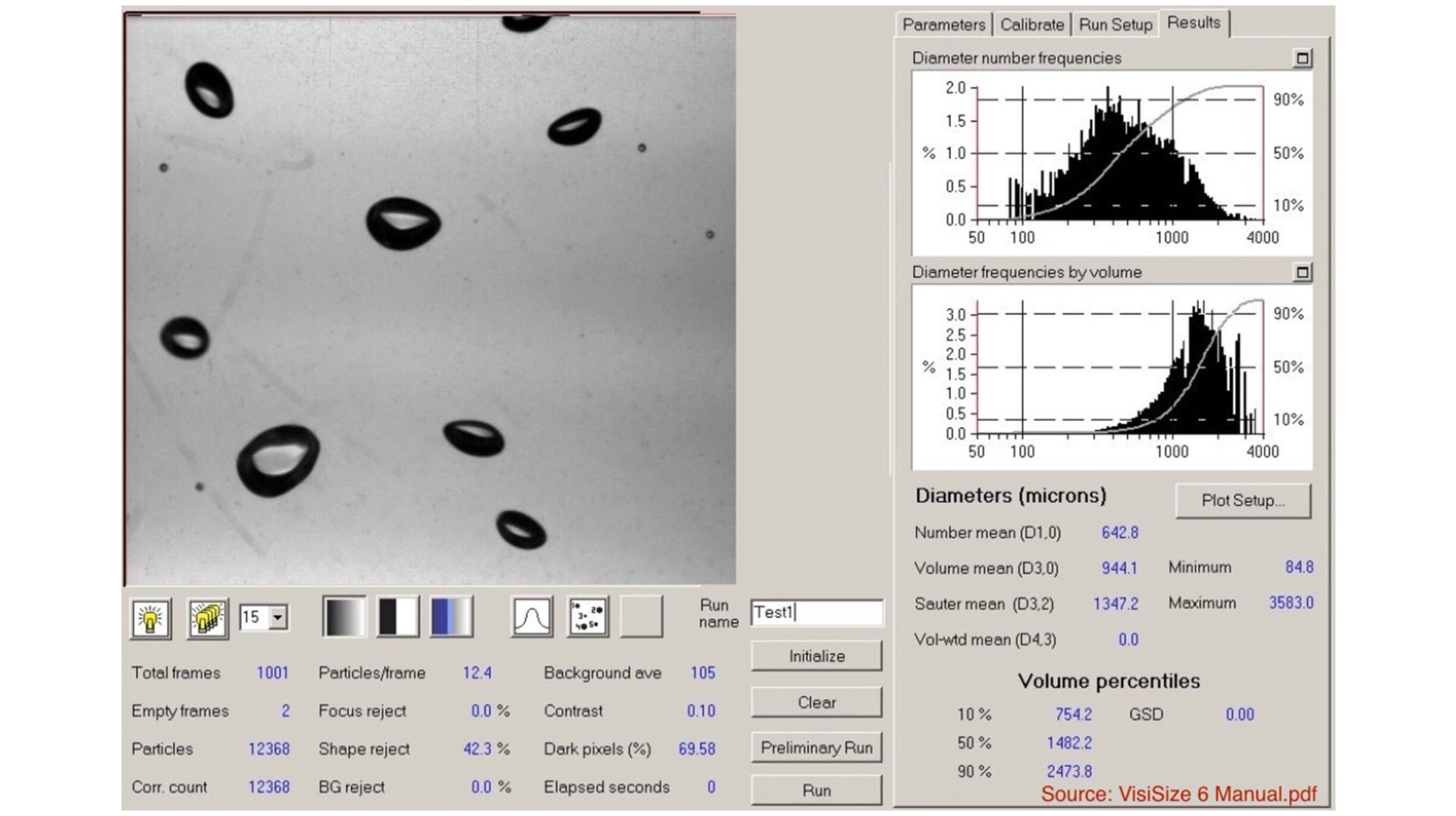

Ez a lézeres képalkotó módszer szórt lézerfényforrást és egy soros kamerát használ kis mérési térfogat (általában egy négyzetcentiméter) képalkotására. A lézert csak a másodperc töredékén át világítják meg a cseppek, így azonnali permetképet kap. A háttérvilágítású képalkotó módszer lehetővé teszi a cseppek vagy részecskék egyértelmű azonosítását, mivel ezek megakadályozzák, hogy a lézerfény bizonyos százaléka elérje a kamerát. Ezeket a képeket ezután elemezzük, hogy visszanyerjük a cseppek méretét és sebességét, amelyet két kép felhasználásával határozunk meg, a pár közötti ismert késleltetéssel. A képelemzés meghatározza a gömbölyűséget, valamint számos egyéb permetezési jellemzőt.
