Лазерно-дифракционный анализ частиц

Вот лишь несколько примеров того, как лазерная дифракция приносит пользу операциям распыления.

• Выбор форсунки и оптимизация рабочих условий
  Фармацевтическая компания хотела определить оптимальные рабочие условия для используемой ею форсунки. Существовали определенные требования к размеру капель для получения желаемого конечного продукта, но скорость потока жидкости была предопределена. Компания Spraying Systems Co. протестировала множество форсунок в различных условиях скорости потока распыляемого воздуха, чтобы определить лучшую из них и определить, какие рабочие условия обеспечивают желаемый размер капель при использовании распыляемого материала клиента.

• Измерение капель/порошка при распылительной сушке
  В промышленности распылительной сушки продукты обычно смешиваются в жидкой форме, затем пропускаются через сушильную башню для получения конечного продукта в виде сухого порошка. Лазерный дифракционный прибор может измерять как начальную форму капель, создаваемых форсункой, так и форму высушенного порошка продукта. Таким образом, параметры форсунки могут быть непосредственно соотнесены и в конечном итоге оптимизированы, чтобы обеспечить целевой высушенный продукт для процесса клиента.

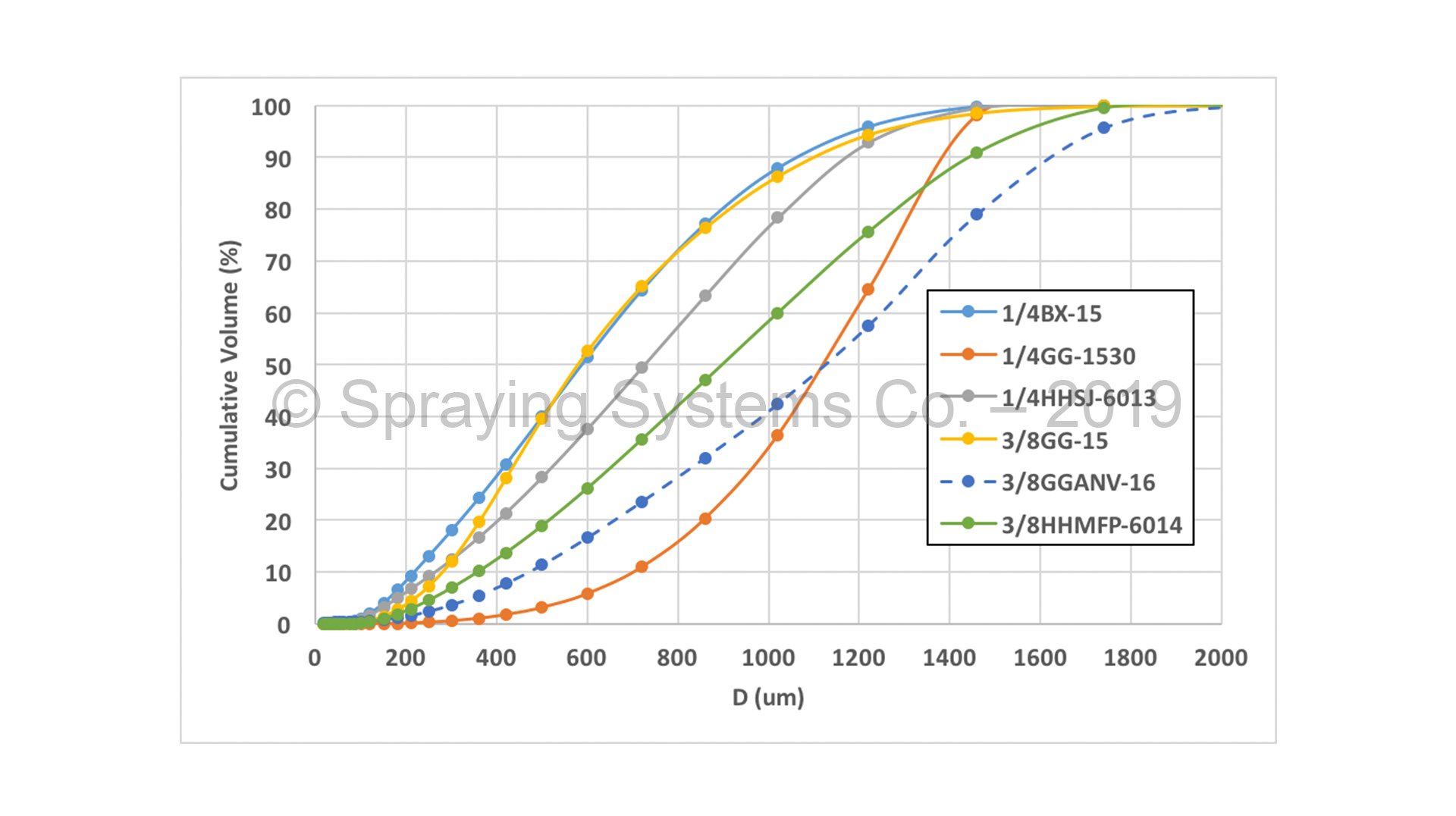

Лазерные дифракционные анализаторы частиц хорошо оснащены для быстрого измерения распределения размера капель для различных сопел и/или условий эксплуатации. Затем можно быстро провести сравнение для определения оптимальной установки. Эти приборы также хорошо подходят для повторяющихся измерений благодаря ограниченным параметрам пользовательской оптимизации, автоматической настройке и простым требованиям к постобработке данных. Кроме того, метод дифракции может быть применен к жидким каплям, а также твердым частицам (порошкам) для оценки размера.

Диапазон размеров капель ограничен приемной оптикой, которая перефокусирует дифракционную картину на детектор с диодной матрицей. Чтобы оптимизировать этот процесс, лазерная дифракционная установка Sympatec оснащена несколькими линзами и способна автоматически настраивать фокус и выравнивание каждого пакета линз.

Метод лазерной дифракции предоставляет только информацию о размере капель. Из-за рассеянного источника лазерного света этот метод лучше всего подходит для моделей распыления с низкой концентрацией капель.

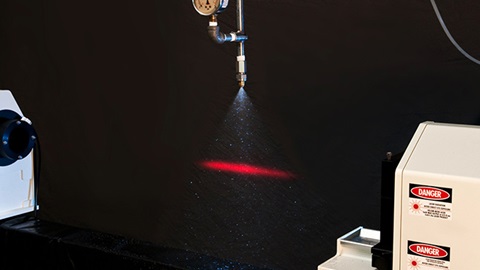

Этот метод лазерной дифракции использует коллимированный лазерный источник света для обеспечения диффузного параллельного света. Когда капли проходят через лазерный луч, создается дифракционная картина в результате интерференции различных световых волн, проходящих через или вокруг капли или частицы. В результате образуются световые волны высокой и низкой интенсивности, которые проецируются на диодную матрицу приемного детектора. Диодный массив представляет собой серию полукруглых детекторов, которые измеряют дифракционную картину по мере ее прохождения и центрирования на массиве. Маленькие капли проецируют большую дифракционную картину из-за большой кривизны поверхности, в то время как большие капли имеют меньшую кривизну и меньшую дифракционную картину. После прохождения большого количества капель через область измерения формируется распределение капель по размерам.
