Analiza particulelor prin difracție laser

Instrumentele de difracție laser (LD) Sympatec HELOS HELOS și alte instrumente de analiză a particulelor LD evaluează rapid și precis distribuția dimensiunilor picăturilor, fie la nivel local, fie la nivel global, în cadrul penajului de pulverizare.

Prezentare generală a difracției laser
O unitate laser este utilizată pentru a furniza o sursă de lumină colimată și, pe măsură ce picăturile trec prin fasciculul laser, o unitate de recepție detectează modelul de difracție. Această metodă poate măsura rapid multe picături, iar informațiile sunt folosite pentru a dezvolta o distribuție a dimensiunilor picăturilor. O practică tipică de măsurare la Spraying Systems Co. este aceea de a trece încet pana de pulverizare a duzei prin regiunea de măsurare pentru a obține o singură distribuție a dimensiunii picăturilor pentru întreaga pulverizare la o anumită distanță de pulverizare. În acest mod, dimensiunea picăturii pentru mai multe duze sau pentru mai multe condiții de funcționare poate fi rapid testată și comparată. Spraying Systems Co. utilizează în principal instrumentul HELOS de la Sympatec, dar are și mai multe unități Malvern.

Exemple de analiză prin difracție laser pentru clienți

Iată doar câteva exemple despre modul în care difracția laser aduce valoare operațiunilor de pulverizare.

  • Selectarea duzeiși optimizarea condițiilor de funcționare
    O companie farmaceutică dorea să determine condițiile optime de funcționare pentru duza pe care o folosea. Existau cerințe specifice privind dimensiunea picăturilor pentru a obține produsul final dorit, dar debitul de lichid era predeterminat. Spraying Systems Co. a testat numeroase duze pe o gamă de condiții de debit de aer de pulverizare pentru a o determina pe cea mai bună și care condiții de funcționare au obținut caracteristicile de dimensiune a picăturii dorite folosind materialul de pulverizare al clientului.

  • Măsurarea picăturilor / pulberilor
    prin pulverizare uscată În industria de pulverizare uscată, produsele sunt de obicei amestecate sub formă lichidă, apoi trecute printr-un turn de uscare pentru a genera un produs final sub formă de pulbere uscată. Instrumentul de difracție laser poate măsura atât forma inițială a picăturilor generate de duză, cât și forma de pulbere uscată din aval a produsului. Astfel, parametrii duzei pot fi direct corelați și, în cele din urmă, optimizați pentru a furniza produsul uscat vizat în procesul clientului.

Beneficiile difracției laser

Unitățile de analiză a particulelor prin difracție laser sunt bine echipate pentru a măsura rapid distribuția dimensiunilor picăturilor pentru diferite duze și/sau condiții de funcționare. Apoi se poate efectua rapid o comparație pentru a determina configurația optimă. Aceste instrumente sunt, de asemenea, bine adaptate pentru măsurători repetabile datorită parametrilor limitați de optimizare a utilizatorului, reglajului automat și cerințelor simple de postprocesare a datelor. În plus, tehnica de difracție poate fi aplicată picăturilor de lichid, precum și particulelor solide (pulberi) pentru evaluarea dimensiunii.

Gama de dimensiuni a picăturilor este limitată de optica de recepție care refocalizează modelul de difracție pe detectorul cu matrice de diode. Pentru a optimiza acest proces, unitatea de difracție laser Sympatec este echipată cu mai multe lentile și este capabilă să seteze automat focalizarea și alinierea fiecărui pachet de lentile.

Metoda de difracție laser oferă doar informații despre dimensiunea picăturilor. Datorită sursei de lumină laser difuză, această metodă este cea mai potrivită pentru modelele de pulverizare cu o concentrație scăzută de picături.

Metoda de analiză cu Sympatec HELOS LD

Această metodă de difracție laser utilizează o sursă de lumină laser colimată pentru a furniza lumină paralelă difuză. Pe măsură ce picăturile trec prin fasciculul laser, se creează un model de difracție prin interferența diferitelor unde luminoase care trec prin sau în jurul unei picături sau particule. Rezultă unde luminoase de intensitate mare și mică care sunt proiectate spre o matrice de diode de detecție receptoare. Rețeaua de diode este o serie de detectoare semicirculare care măsoară modelul de difracție pe măsură ce acesta trece prin și se centrează pe rețea. Picăturile mai mici proiectează un model de difracție mai mare datorită curburii mari a suprafeței lor, în timp ce picăturile mai mari au o curbură mai mică și un model de difracție mai mic. După ce mai multe picături trec prin regiunea de măsurare, se dezvoltă o distribuție a dimensiunilor picăturilor.

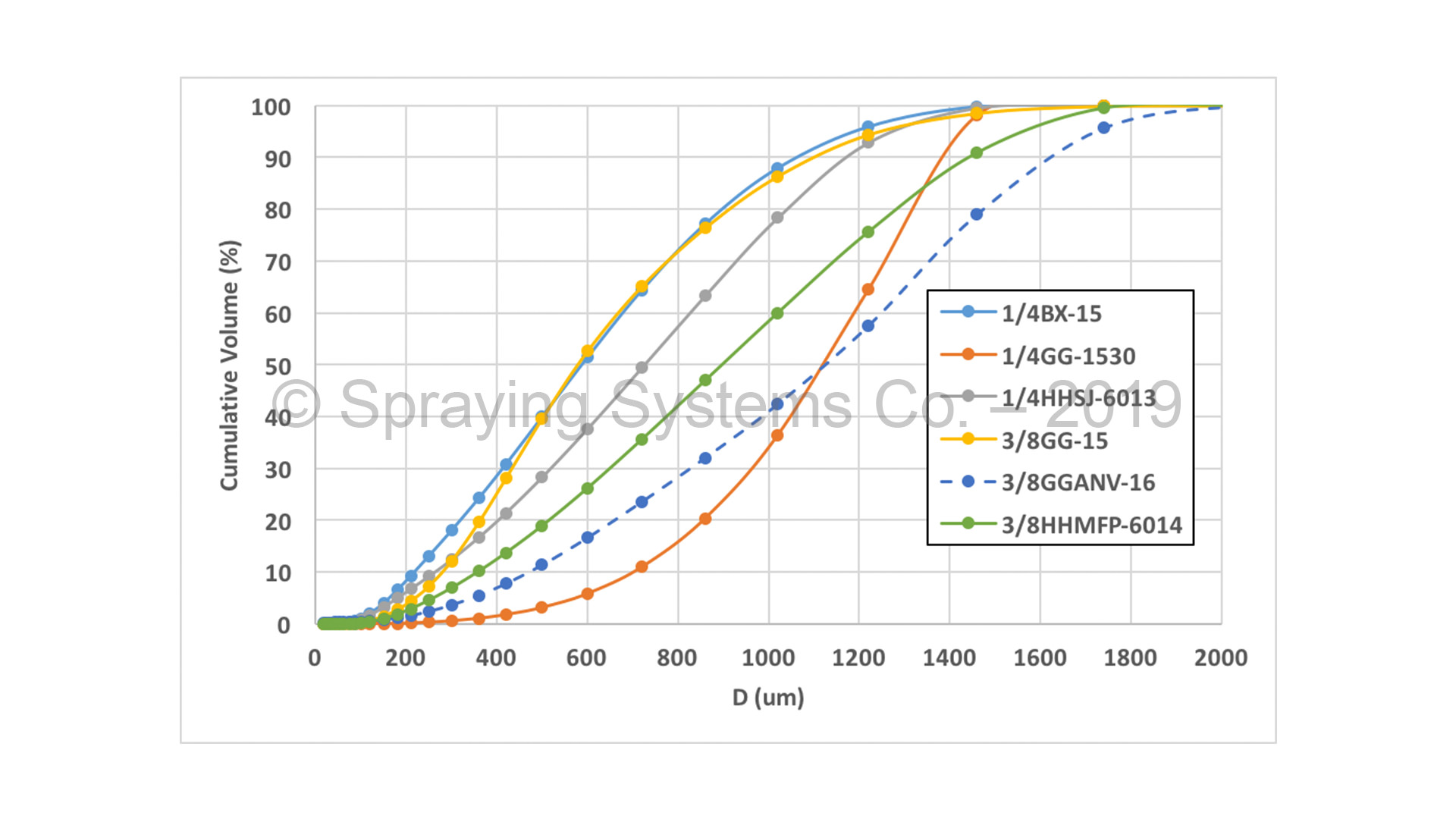

Exemplu de date

Sympatec Data
Comparație între dimensiunile picăturilor
