Imagens a laser

O Oxford Imaging VisiSizer é utilizado quando a forma da gota / partícula ou as partículas sólidas / bolhas dentro da gota são de interesse. Exemplos de projetos passados com o sistema Oxford de imagens a laser na Spraying Systems Co. incluem medições extensivas para a indústria agrícola, onde partículas sólidas são frequentemente destinadas a serem contidas dentro das gotas de pulverização, bem como aplicações onde se espera que o material de pulverização faça com que as gotas não sejam esféricas.

• Spray Agrícola com Conteúdos Sólidos


  A Spraying Systems Co. trabalhou com uma empresa agrícola para determinar os parâmetros ideias dos bicos de pulverização para obter um tamanho alvo de gota com um material contendo sólidos. Os tamanhos de gota desejados precisavam ser grandes o suficiente para minimizar a deriva, mas pequenos o suficiente para serem distribuídos uniformemente sobre o alvo. O sistema de imagem Oxford foi utilizado para visualizar os sólidos dentro das gotas, bem como ajustar os parâmetros de pulverização para obter o tamanho de gota desejado e as características de velocidade.

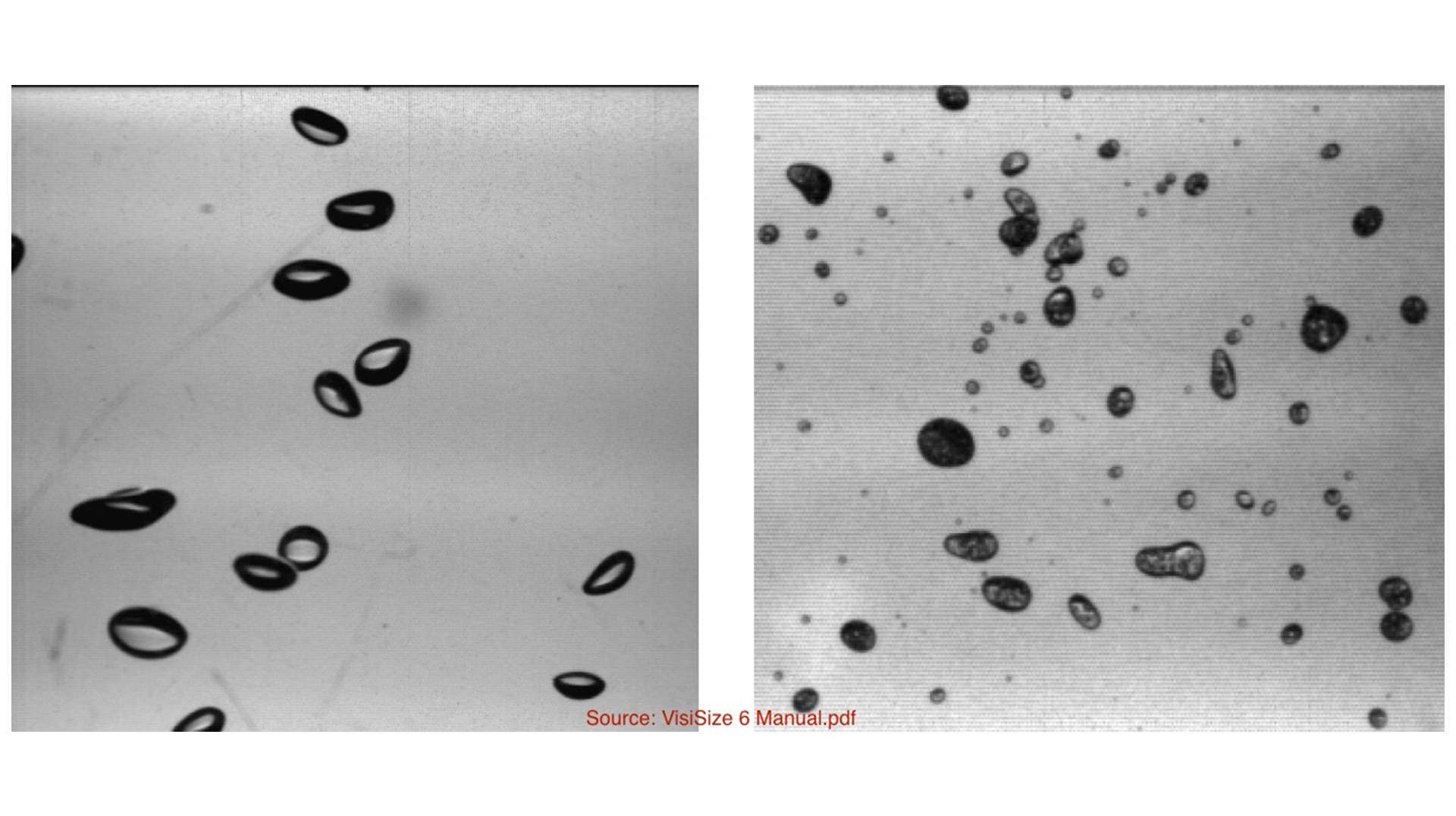

• Material de Pulverização Viscoso, Não Esférico
  A medição de gotas não esféricas pode ser uma tarefa muito difícil. A Spraying Systems Co. trabalhou com uma unidade acadêmica para determinar os parâmetros de pulverização necessários para produzir gotas esféricas com vários materiais reológicos (densidade, viscosidade, tensão superficial, outros aditivos). O resultado foi uma lista de condições de operação necessárias para assegurar gotas esféricas utilizando várias combinações de reologias de material.

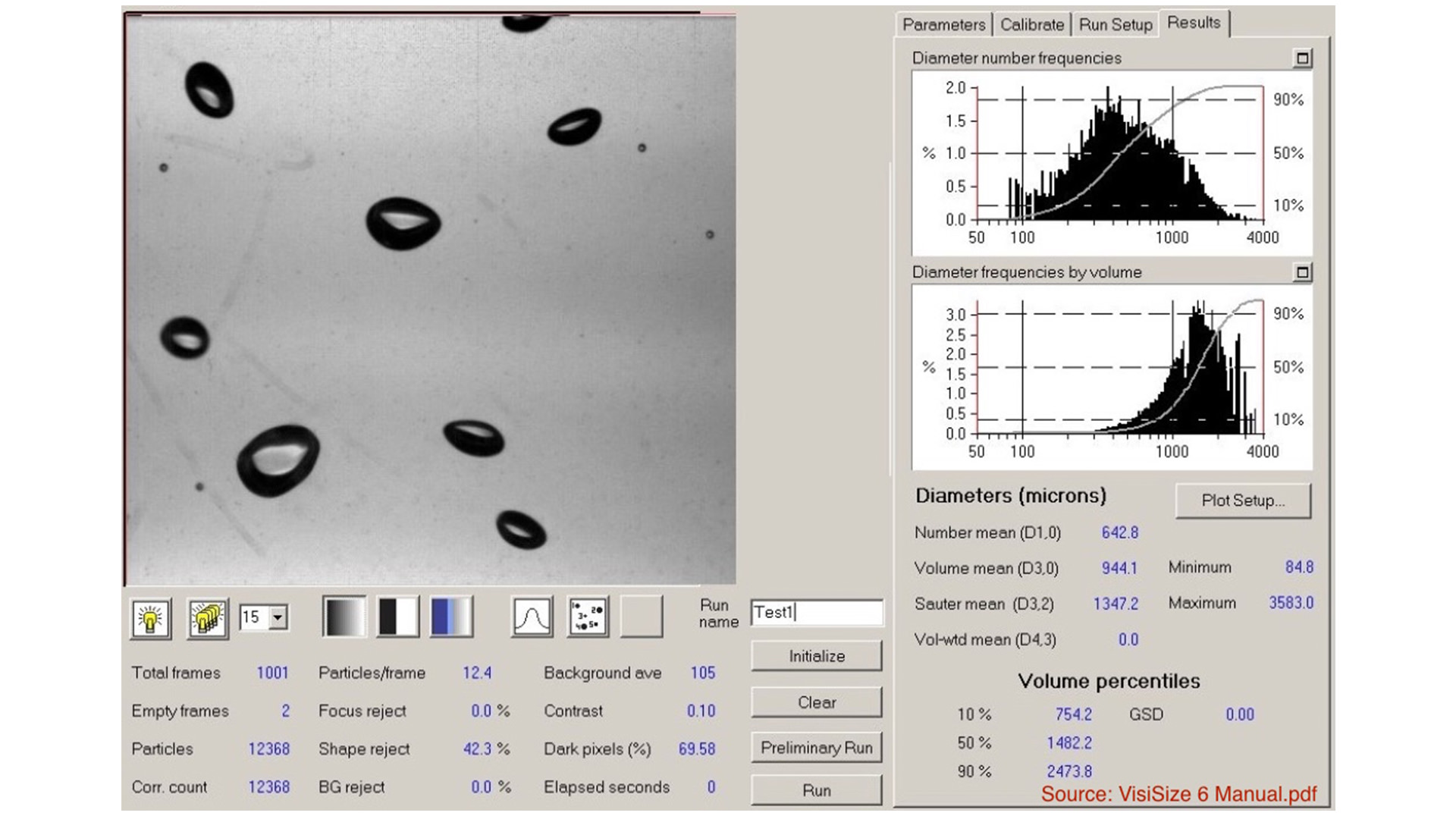

As imagens a laser oferecem muitos benefícios únicos devido a seus resultados de imagem de quadro completo; análise de imagem padrão ou personalizada pode ser escolhida para determinar praticamente qualquer característica de pulverização. Como o laser ilumina as gotas do lado de trás, bolhas e/ou conteúdo sólido dentro das gotas é muitas vezes distinguível, se presente. O sistema de imagem a laser é apenas limitado no sentido de que cada gota deve ser visualmente distinguível e, portanto, é mais adequado para sprays de baixa concentração de gotas.

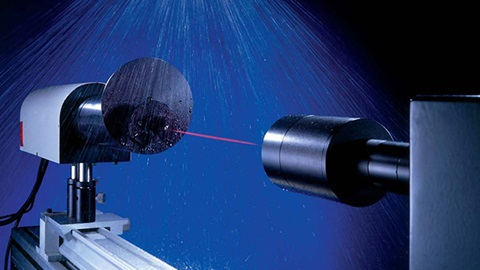

Este método de imagem a laser utiliza uma fonte de luz laser difusa e uma câmera em linha para capturar a imagem de um pequeno volume (normalmente um centímetro quadrado). O laser é pulsado para iluminar as gotículas por apenas uma fração de segundo, resultando em uma imagem de pulverização instantânea. O método de imagem com luz de fundo permite a identificação clara de gotas ou partículas à medida que elas bloqueiam alguma porcentagem da luz do laser de chegar até a câmera. Essas imagens são então analisadas para recuperar o tamanho e a velocidade das gotas, que é determinada pelo uso de duas imagens com um atraso conhecido entre o par. A análise das imagens determina a esfericidade, assim como uma série de outras características de pulverização.
