ノズル選定のための基礎知識｜スプレーパターン編

スプレーノズルとは？失敗しない選定が品質とコストを左右する

スプレーノズルは、液体にエネルギー（圧力など）を与えて霧や噴流を形成する部品で、主に以下の工程で使用されます。

• 洗浄（異物除去、前処理）
• 冷却（鋼板冷却、ガス冷却）
• 塗布・散布（薬剤、潤滑油）
• 加湿・調湿（空間処理、静電気防止）

不適切なノズル選定は、品質低下や液剤の浪費、最悪の場合はライン停止を招きます。 逆に、最適化できれば既存の設備そのままで歩留まりと稼働率を向上させることができます。

なぜ「スプレーパターン」が重要なのか？

スプレーノズルの吐出口（オリフィス）や内部の流路形状によって、液体の噴霧形状＝「スプレーパターン」が変わります。 重要なのは、「同じ流量・同じ圧力でも、スプレーパターンが違えば、衝突力（インパクト）やカバー範囲が劇的に変わる」という点です。 用途に合わないパターンを選んでしまうと、液剤の浪費や、狙った効果が得られない原因になります。

基本となる５つのスプレーパターンと特徴

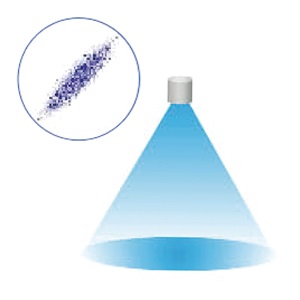

① フラット（扇形）｜均一な洗浄・冷却の定番

噴射口から扇形にスプレーし、細長い線状のパターンを形成。角度が狭い程、インパクトが強くなります。

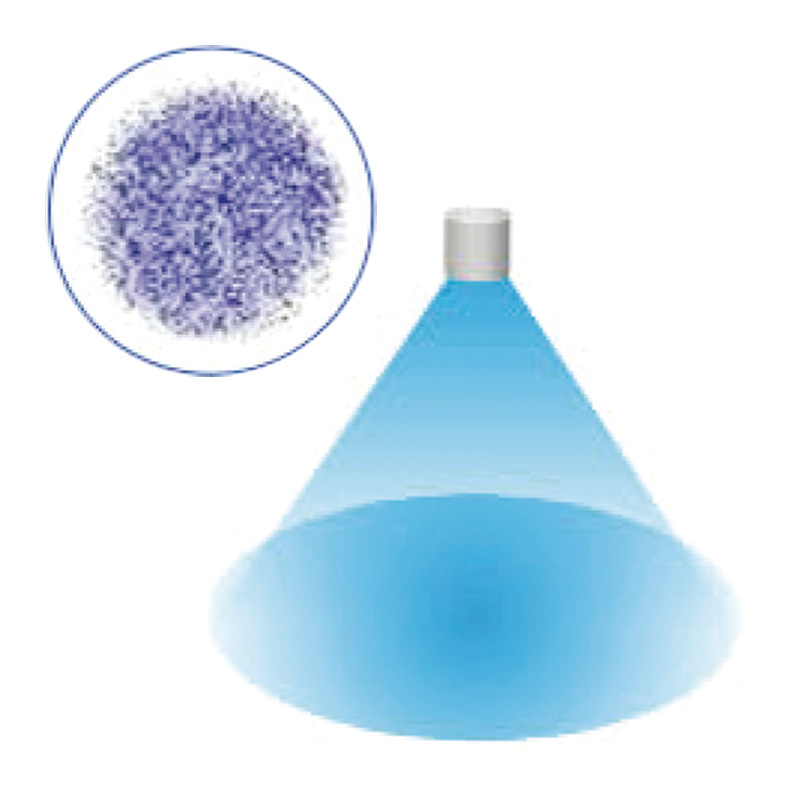

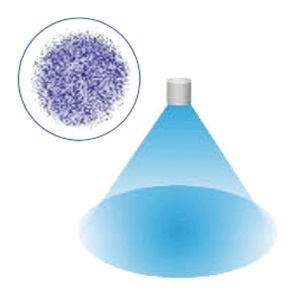

② フルコーン（充円錐）｜広範囲を面でカバー

充円錐を形成し、円形を全面的にカバーします。四角形のタイプもあります。中程度以上の大きさの粒子で構成。

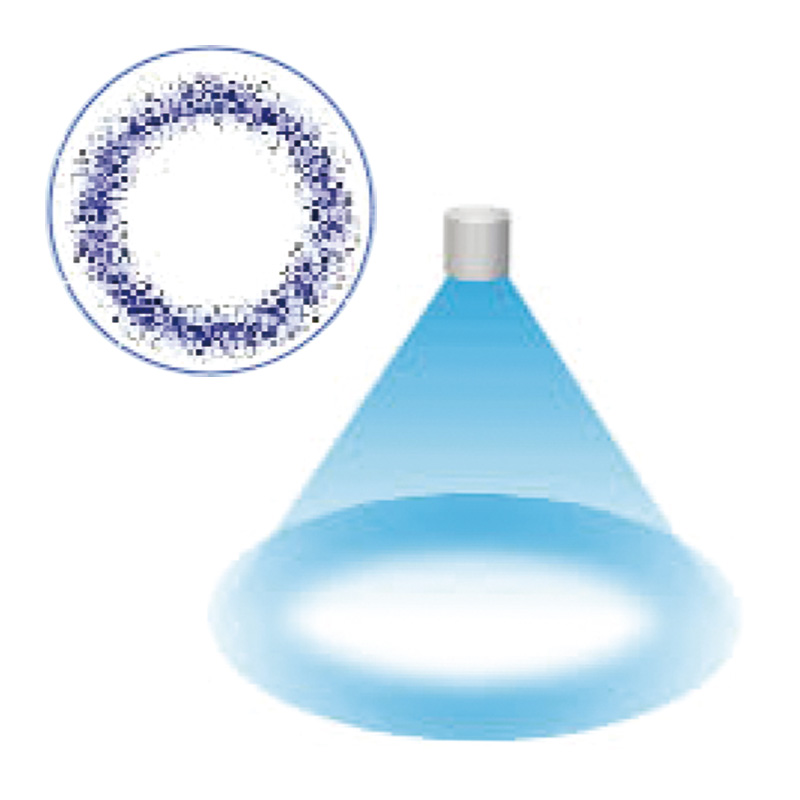

③ ホローコーン（空円錐）｜流路が大きく異物混入を抑制

噴出と同時に空円錐を形成し、円環状のパターンを形成。インパクトが弱く、粒子が細かい傾向があります。

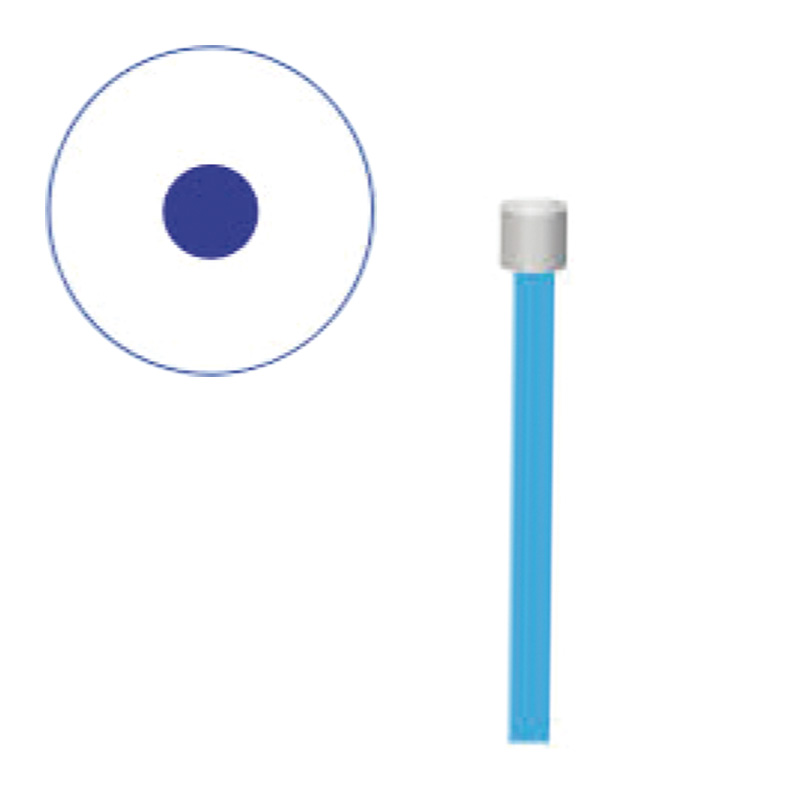

④ ソリッド（棒状）｜最大の衝突力を生む直線水流

直進状に整流化させ、インパクトの強い棒状の液流を形成します。

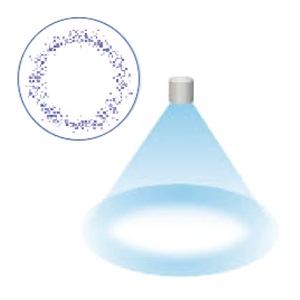

⑤ 微細アトマイジング（ミスト）｜空間処理に最適な超微粒子

微細霧を生成。微粒化し拡散することで、大気や雰囲気との接触が最も大きくなります。

【一目でわかる】スプレーパターンの使い分け・用途比較表

パターン	適する用途例	インパクト (衝撃力)	用途
フラット (扇型)	コンベア等で動いている長尺ワークや面へのスプレーを必要とするケース	中	洗浄, 塗布, 冷却
フルコーン (充円錐)	静止しているワークや空間に広範囲でスプレー	小	洗浄, 塗布, 冷却. 防火
ホロコーン (空円錐)	ノズルの流路が大きいため、循環水など異物を含む水を広範囲にスプレーするのに最適	小	ガス冷却, 散布
ソリッド (直進)	ワークの切断や切れ目加工	大	トリミング, 切断, 高圧洗浄
アトマイジング	気化熱の利用や微細霧を散布	極小	ミスト冷房, 加湿, 鎮塵
