1. Lubricador de bobina con boquillas de pulverización planas
Un método muy eficaz para aplicar lubricantes consiste en utilizar un lubricador de bobinas situado entre el alimentador y la prensa. En el lubricador de bobinas, el lubricante se distribuye uniformemente sobre la banda.
El exceso de aceite queda retenido en el lubricador de bobinas y se devuelve al depósito de suministro, lo que evita la contaminación de la zona circundante. Las boquillas de pulverización planas del lubricador de bobinas cubren de forma uniforme y económica todo el ancho de la banda. Es posible diseñar lubricadores de bobinas para una amplia gama de anchos. Unos cilindros de elevación neumáticos abren el lubricador de bobinas para realizar tareas de mantenimiento o para alimentar la banda. Bajo pedido, también pueden fabricarse en una configuración fija.
Para retener el aceite en el lubricador, se instalan cepillos en los lados de entrada y salida. Para una distribución optimizada del fluido lubricante sobre la banda, los lubricadores pueden equiparse con unidades de raspado de fieltro accionadas por resorte en los lados de salida.
2. Filtro de la línea de retorno
Un filtro de flujo total de alta eficiencia recoge las partículas de la banda que, de otro modo, contaminarían el flujo de retorno.
3. Unidad base
Las unidades base están disponibles en diversos tamaños, con depósitos de 0,5 a 35 litros.
Cuando se utilizan diferentes tipos de lubricantes, se pueden instalar varios depósitos.
Las válvulas electromagnéticas dirigen el flujo de retorno del lubricante sobrante hacia el depósito correspondiente.
4. Bomba L210
La L210 es una bomba de alta presión diseñada para la aplicación de fluidos de baja viscosidad. La indexación de cada bomba permite dosificar con precisión la cantidad de lubricante aplicada a cada punto de lubricación.

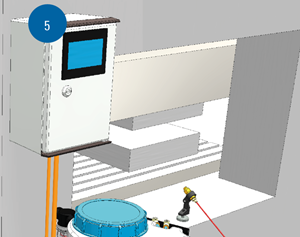

5. UNIDADES DE CONTROL Y TEMPORIZADOR T100
Las longitudes de avance superiores a 100 mm requieren varios impulsos de lubricación por carrera. La unidad temporizadora T100 permite hasta 10 impulsos de lubricación por segundo.
Las prensas de alta velocidad o aplicaciones similares no necesitan un pulso de lubricación por cada carrera. La unidad de control T100 cuenta con un contador de preselección que activa un pulso de lubricación una vez alcanzado el número de carreras seleccionado. Esta característica resulta especialmente útil para aplicaciones de perfilado, ya que garantiza una lubricación constante independientemente de la velocidad de la banda o la tira.
6. Boquillas adicionales
La lubricación de puntos críticos, por ejemplo, una herramienta de punzonado individual, puede lograrse mediante el uso de boquillas adicionales. Las boquillas están disponibles con una base magnética que puede montarse directamente sobre cualquier soporte o integrarse fácilmente en una herramienta. Para crear un patrón de pulverización adecuado, se dispone de una amplia variedad de insertos de boquilla con patrones de pulverización de chorro sólido, hueco o de cono completo, así como diversos ángulos de pulverización. Las bombas y boquillas adicionales pueden instalarse fácilmente a posteriori.
Ideal para su uso en estas aplicaciones
- Perfilado
- Estampado
Boquillas para el L210:
El sistema de lubricación L210 utiliza boquillas sin aire para aplicar fluidos de baja viscosidad. Gracias a su patrón de pulverización plano, las boquillas cubren una anchura considerable y, por lo tanto, resultan muy económicas.
