Hydrotreater
1. Vattentvätt
Problem: Skrubba bort klorider från den utgående ångan. I de flesta installationer används pennor utan sprutmunstycken eller konventionella sprutmunstycken. Killarna och de konventionella munstyckena ger inte tillräcklig kloridskrubbning. Det mesta av vattnet hamnar på rörväggarna och kommer in i REAC i en asymmetrisk fördelning.
Bästa praxis: För att maximera skrubberpotentialen bör insprutningen av tvättvatten maximera ytan på det insprutade vattnet. Detta ger bättre kontakt med kloriderna och en jämnare fördelning av tvättvattnet genom rörsystemet och REAC-inloppen . Densenaste tekniken använder en slipstream av väte som sekundär vätska i ett sprutmunstycke med två vätskor. FloMax® H-munstycket harutformats särskilt för denna tillämpning och överträffar killar och sprutmunstyckennär detgäller kloridskrubbningseffektivitet.
3 alternativ för vattentvätt
Kill
Kvarnar som används för vattentvätt i hydroprocessorer har vanligtvis rektangulära öppningar som inte bildar diskreta droppar. Detta resulterar i minimal yta för kloridskrubbning. Dessutom fördelas tvättvattnet inte jämnt och salt nedströms injektionspunkten kanske inte löses upp. I vissa fall kan denna dåliga fördelning av tvättvattnet främja saltbildning
Hydrauliskt sprutmunstycke
Spridmunstycken med fullkonus och hålkonus bildar diskreta droppar. Dropparna är dock för stora för att kunna ta sig igenom tee- och böjsystem i rörsystem som användes före införandet av REACs. Dessutom tenderar de stora dropparna att bilda en vattenfilm i rörsystemet och är känsliga för felfördelning och minskad saltupplösning

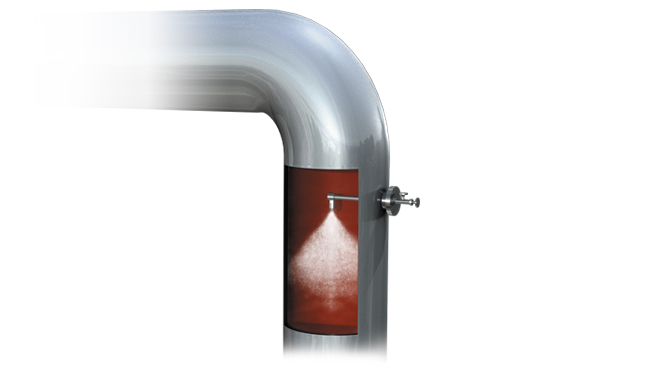

FloMax® H - bästa praxis
Två vätskor FloMax® H sprutmunstycken har konstruerats för att optimera kloridskrubbningen i vattentvättsystem i hydroprocessanläggningar. En slipstream av väte används för atomisering. Munstycket producerar mycket mindre droppar som mättar mer av ångan samtidigt som 20-25 % fritt vatten bibehålls. Resultatet är en jämnare fördelning av dropparna för kloridskrubning i rörledningar, REAC-inlopp och värmeväxlarrör.
