ARGE Konrad Versatzaufbereitung Los-1 Redpath Deilmann GmbH/ Thyssen Schachtbau GmbH c/o DBE - Schachtanlage Konrad е по-често наричан "AKV 1". Дружеството е специализирано в изграждането и модифицирането на подземни тунелни камери, които се използват за съхранение на ядрени отпадъци. Част от този процес изисква от тях да нанасят слоеве торкретбетон в тунел с диаметър 10 m.
Преди нанасянето на торкретбетона те трябва да навлажнят стоманобетонния кофраж за 12 до 24 часа. Това овлажняване се извършва ръчно с плоска дюза, монтирана на пистолет за пръскане.
За съжаление германското законодателство не позволява на AKV 1 да работи в неделя. В резултат на това необходимият процес на овлажняване може да започне едва в понеделник сутринта, а торкретирането може да се извърши едва във вторник. Това означава, че се губи цял работен ден, докато се чака да приключи процесът на овлажняване.
За да се намали това затруднение, AKV 1 решава да потърси автоматизирана система за овлажняване, която може да бъде настроена да стартира процеса в неделя. По този начин екипът може да започне полагането на торкретбетона в понеделник сутринта. Като допълнителен бонус автоматизираната система за овлажняване би могла да постигне по-добър и равномерен резултат.
Система за овлажняване FogJet®
Нашият местен експерт по пръскане беше повикан, за да прегледа различните възможности за овлажняване на тунели с диаметър 10 метра. Спецификациите изискваха предложеното решение да покрива разстояние от 5 до 7 метра с ширина на разпръскване 3 метра, за да се постигне желаният резултат.

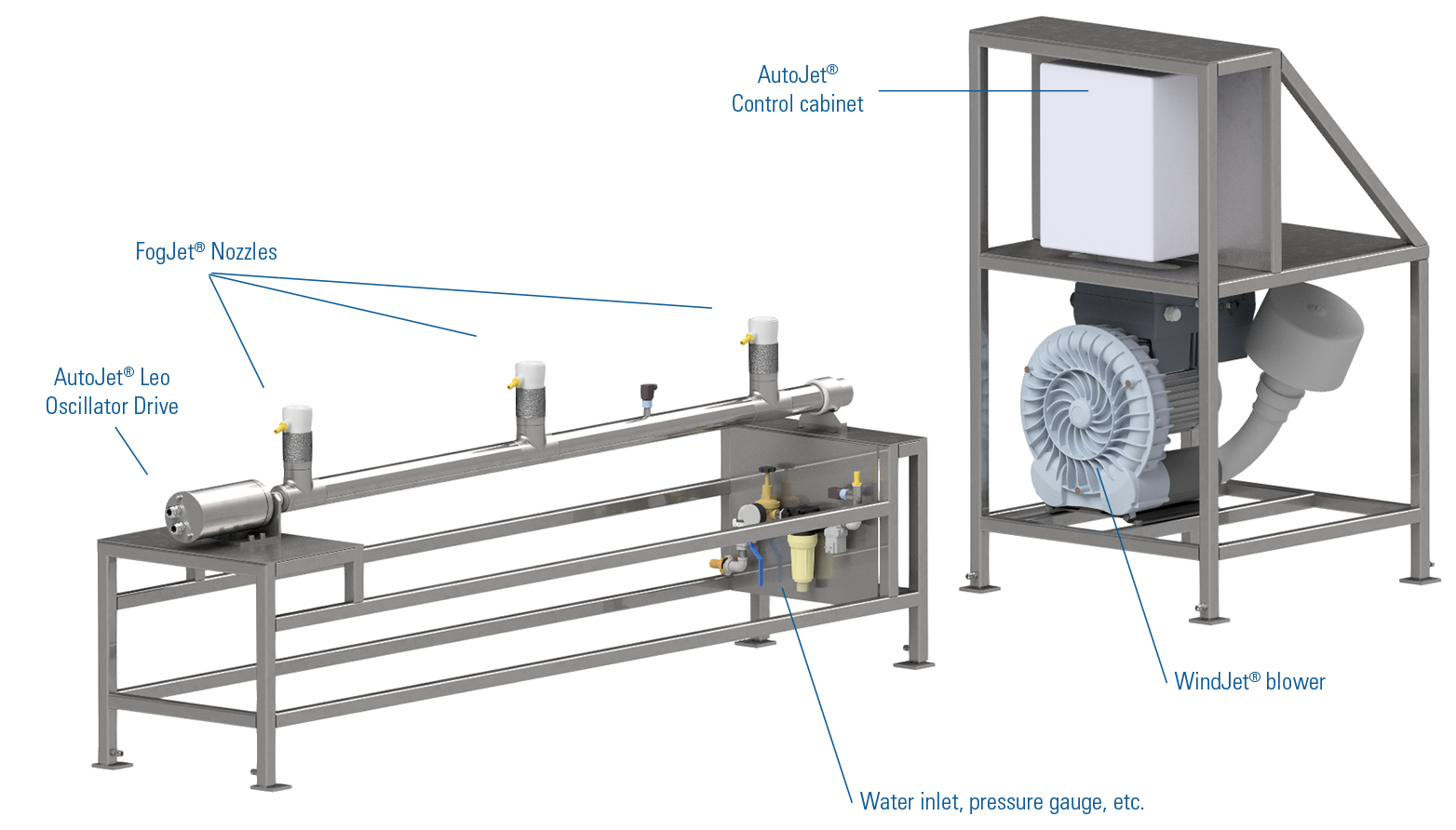

Като решение решихме да изберем система за овлажняване FogJet® , която съчетава няколко продукта на Spraying Systems Co:
- - Бяха избрани дюзи с ниско налягане FogJet®, за да се гарантира оптимален размер на капките за овлажняване. Дюзите, отпечатани на 3D принтер, осигуряват равномерно разпръскване на кухия конус без ивици. С много фини капки се постига ефективност на замъгляване.
- - Осцилаторът AutoJet® Leo контролира въртеливото движение
- - Вентилаторът WindJet® осигурява ускорен въздух
- - Контролерът AutoJet® се грижи за синхронизацията, въртеливото движение и регулирането на течността
В петък служителят може лесно да настрои системата така, че тя автоматично да започне да овлажнява в продължение на 12 до 24 часа в неделя - точно навреме за новата работна седмица.
Резултат

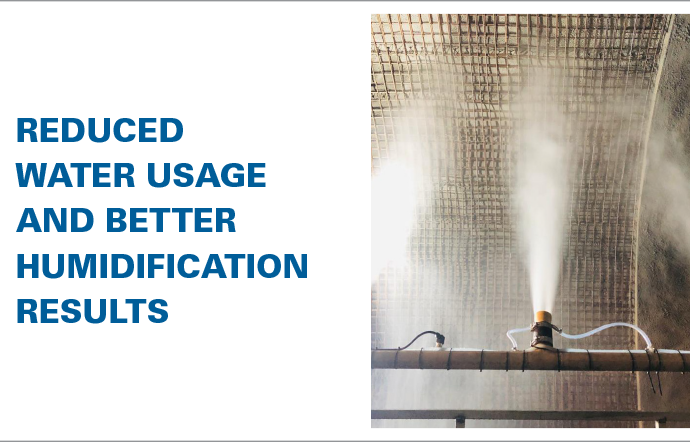

AKV 1 със задоволство отбеляза, че системата е била лесно внедрена и работи според очакванията. Тъй като овлажняването вече не е ръчен процес, водата се разпределя по-равномерно около стоманобетонния кофраж. Работникът, отговарящ за ръчното нанасяне, е бил разпределен на друга роля. Освен това автоматизираният процес използва много по-малко вода в сравнение със старото ръчно решение.
Основната разлика в сравнение със старото решение обаче е фактът, че то е автоматизирано. Вече не се налага служителите да чакат да приключи процесът на овлажняване, преди да започнат процеса на торкретиране. Един служител просто настройва системата да започне овлажняването в неделя и докато работниците дойдат в понеделник, те вече могат да започнат да полагат торкрет бетона.
Крайният резултат от въвеждането на новата система е, че AKV 1 може да направи значителни икономии:
- - Един служител може да бъде назначен на друга длъжност
- - Автоматизираната система използва много по-малко вода
- - Бетонът може да се полага от понеделник до петък
