自動システム
水切りユニット

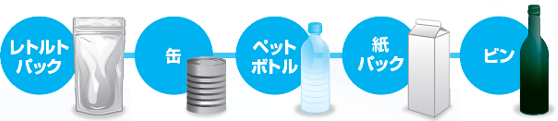

容器・包装への検査機前や印字前、ラベル装着前後、梱包前など、水切りが必須の工程に最適なユニットです！
エアー源にブロアを採用し、コンプレッサーに比べ大幅な省エネを実現。弊社独自のブロア専用ノズルと組み合わせることで効率的で確実なエアーブローを実現します。
ワークの形状やラインスピードに合わせたノズル選定が可能です。仕様が固定された標準ユニットから、お客様のご要望に合わせたカスタムユニットまで対応致します。

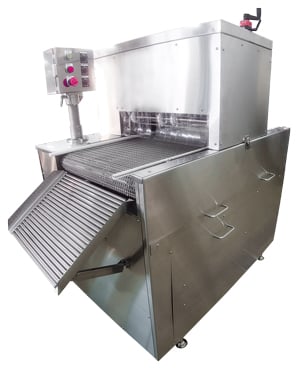

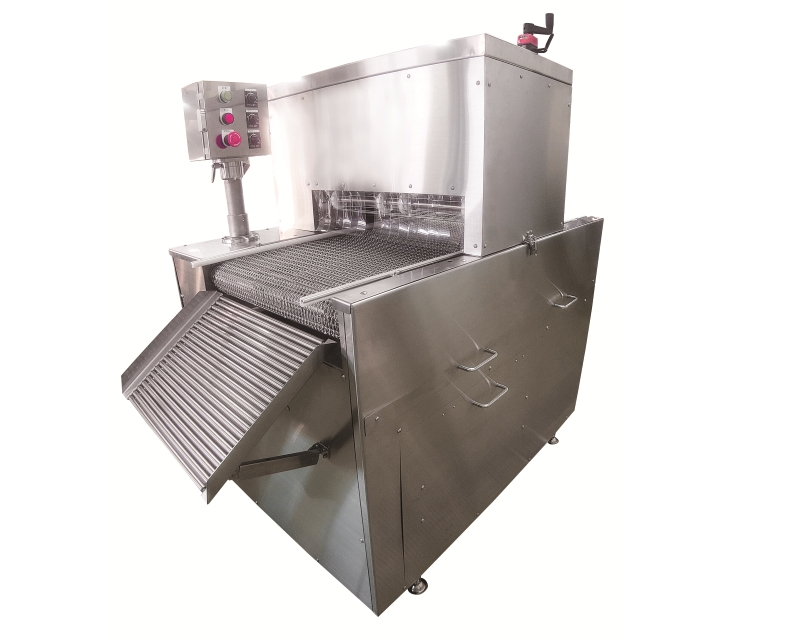

レトルトパウチ用水切りユニット
-
平パウチ、チューブ製品、スタンドパウチに対応
レトルト工程後の水滴除去に最適です。 -
優れた水切り効果
少ない消費電力で均一なエアー膜を生成する専用ノズルを装着。大風量で確実な水切りを実現します。 -
優れた搬送性
上下にコンベアを設置し、搬送性を向上 -
昇降機能
ワークの高さに合わせて上側コンベアとノズルを昇降できます。 -
メンテナンスが容易
上部ブースを持ち上げ、ノズル収納部を開閉できるため、清掃、メンテナンスが容易です。
| 装置寸法 | W800 x D1,200 x H1,450mm |
| 主要材質 | 外板・架台部：SUS304、ネット部：SUS |
| コンベア速度 | 最大 14m/min ※ボリュームスイッチにて可変 |
| 対象ワーク | 最大 420 x 730mm ～ 最小 100 x 100mm |
| 上ノズル位置 | 回転ハンドルの手動操作による調整が可能 |
| エアー圧力 | ボリュームスイッチにて可変 |
| 電源 | 三相200V 30A（コンセント） |

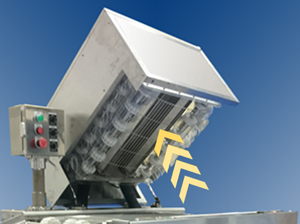

上部ブースが持ち上がる、清掃・メンテナンス時を考慮した設計

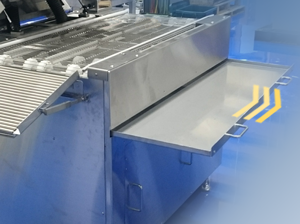

コンベア下のドレイン受けが引き出せるため、清掃も簡単！

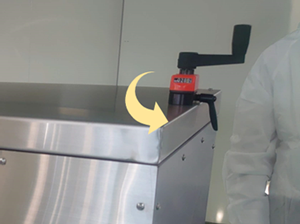

装置上部のハンドルでノズルの高さを調整できます。

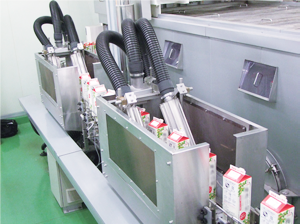

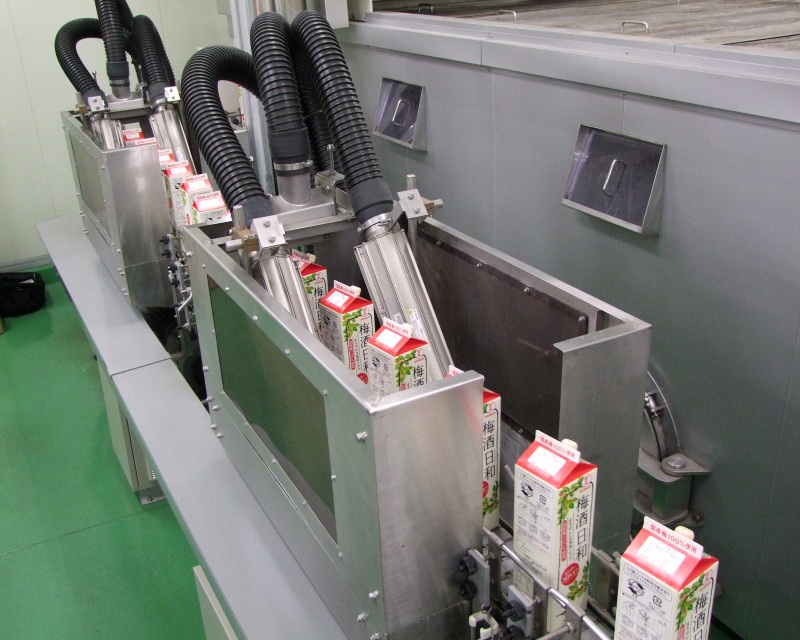

飲料パック用水切りユニット
- 飲料パックやワインボトルなどに最適
-
均一なエアーブロー
均等なエアー膜を生成するブロアナイフノズルを採用しています。 -
効率的な水切り作業

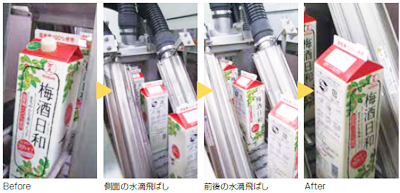

紙パックを90°回転させることで、両側面の水切りを行うことができます。
| 装置寸法 | W800 x D900 x H1,900mm ※一例です。環境に合わせて製作いたします |
| 主要材質 | アルミ、SUS304他 |
| 対象ワーク | 高さ300mmまで対応 |
| 電源 | 三相200V 50/60Hz |
| ブロア容量 | 11/15kW |

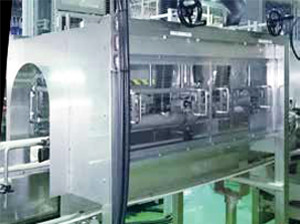

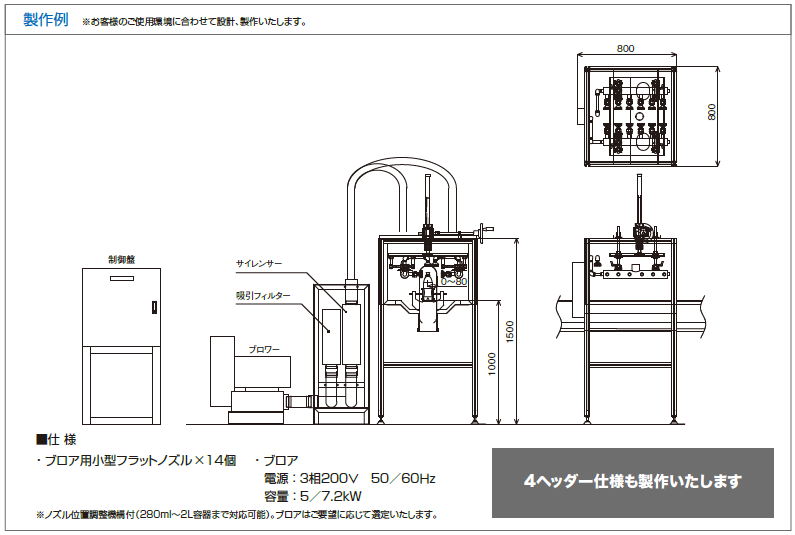

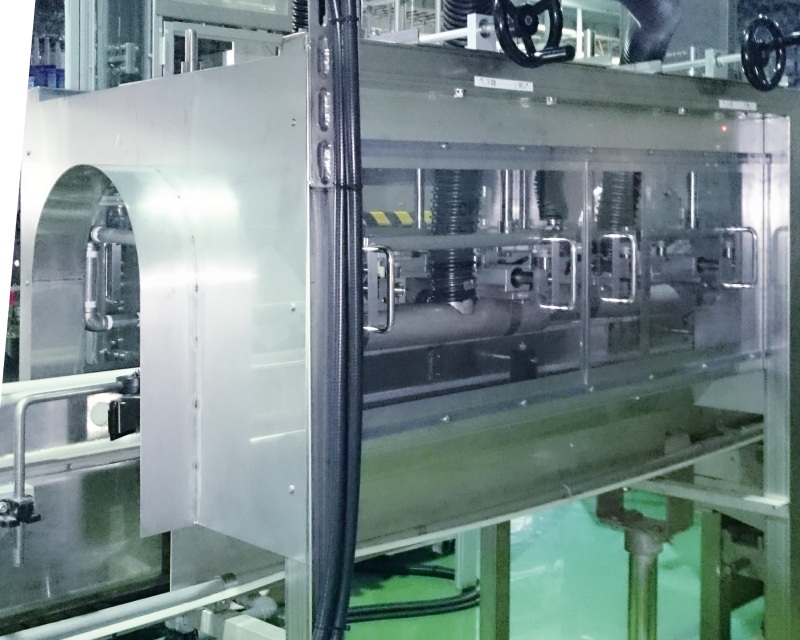

飲料ボトル用水切りユニット
-
飲料用のペットボトルやビン製品に最適
検査機前や印字前、ラベル装着前後のエアーブローなどに -
多様なワーク形状に対応
レイアウトや角度調整が可能なフラットノズルを採用しています。 -

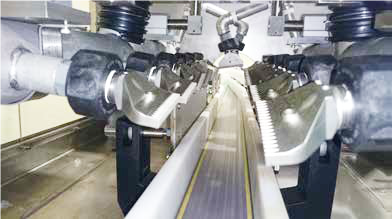

ノズル位置調整機構付き
ボトルやビンの形状に合わせて最適な位置に微調整が可能です。
| 装置寸法 | W800 x W800 x H1,500mm ※一例です。環境に合わせて製作いたします |
| 主要材質 | SUS304他 |
| 対象ワーク | 280ml～2L容器まで対応 |
| 電源 | 三相200V 50Hz/60Hz |
| ブロア容量 | 5/7.2kW |
| 対象コンベア幅 | 最大 1,200mm |
