El diseño del cabezal requiere información detallada sobre las condiciones del proceso:
- Ubicación/unidad de proceso donde se utilizará el cabezal
- Descripción de cómo se usará el cabezal
- Requisitos normativos
- Requisitos de prueba y control de calidad
La importancia del cabezal en el proceso general determinará las herramientas que utilizaremos durante la fase de diseño. En muchos casos, nuestro software DescaleWare PRO+, junto con los parámetros de impacto requeridos, ayudan a determinar el tamaño y tipo de boquilla adecuados, el traslape de la aspersión, la distribución del impacto y el diseño del cabezal.
El modelado mediante Dinámica de Fluidos Computacional (CFD) proporciona una visión valiosa de procesos complejos como el descascarado. Dentro del cabezal, CFD permite evaluar con precisión la distribución del flujo a través de las boquillas, las pérdidas de presión y la turbulencia — factores clave para optimizar el desempeño del sistema.
Nadie se acerca a nuestra experiencia en la producción de acero.
Se necesita más que la boquilla adecuada para producir acero de calidad – incluso boquillas tan buenas como las nuestras. Mediante el modelado y el análisis de la aspersión, simulamos las duras condiciones de una planta de acero e incluimos todas las variables posibles. Después, el análisis CFD determina el desempeño de la aspersión antes de la fabricación. Finalmente, nuestra fabricación de precisión asegura la ubicación, cobertura y traslape óptimos.
Somos líderes mundiales en tecnología de aspersión.
Si piensa que no hay mucha diferencia entre un tubo con orificios y un cabezal con boquillas de aspersión, piénselo de nuevo. De igual forma, si recurre a un fabricante local o fabrica usted mismo el cabezal u otros dispositivos de suministro de fluidos, el desempeño del proceso puede verse comprometido sin que usted se dé cuenta.
La importancia del cabezal de descascarado no se comprende bien, porque es imposible ver lo que ocurre dentro de él.
Teniendo en cuenta todas las incógnitas ¿no cree que tenga sentido trabajar con un experto en equipos de aspersión? Nosotros contamos con esa experiencia y así es como puedes aprovecharla.
Software DescaleWare PRO+

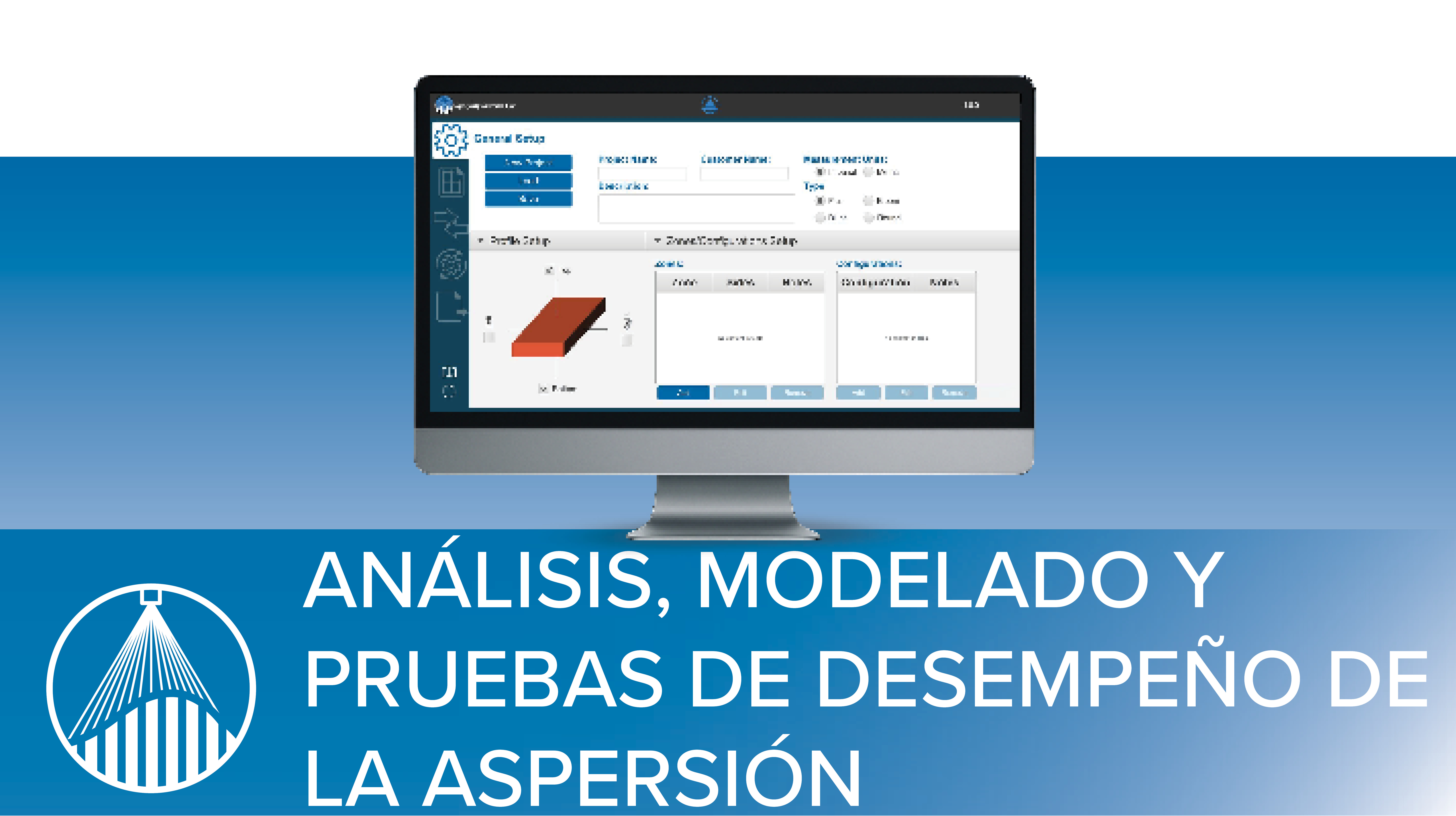

Nuestro software exclusivo DescaleWare PRO+ asegura el mejor rendimiento posible en su entorno operativo. Usando datos de impacto y cobertura obtenidos en nuestros laboratorios de aspersión, DescaleWare PRO+ determina el tipo y disposición de las boquillas que permitirán obtener los resultados requeridos para su operación específica. El software muestra gráficamente detalles clave del diseño — incluyendo tipo de boquilla, espaciamiento, cobertura, altura de aspersión, ángulo de ataque, traslape, distribución de impacto y valores de impacto — y es adecuado para todas las formas de acero.
Dinámica de fluidos computacional (CFD) para Cabezales de Descascarado
CFD es una herramienta poderosa para analizar el flujo de fluidos y el comportamiento térmico dentro de los cabezales. Predice caídas de presión y flujo, proporcionando información crítica sobre patrones de turbulencia que influyen en el desempeño y la confiabilidad.
Consideraciones clave del modelado:
- Evaluar la distribución del flujo a través de los canales para detectar una mala distribución
- Predecir la caída de presión y su impacto en la eficiencia del sistema
- Modelar las características de la turbulencia para comprender la mezcla y la estabilidad del flujo
- Utilizar los resultados de CFD para guiar mejoras de diseño, como ajustes en la geometría o incorporación de elementos de control de flujo

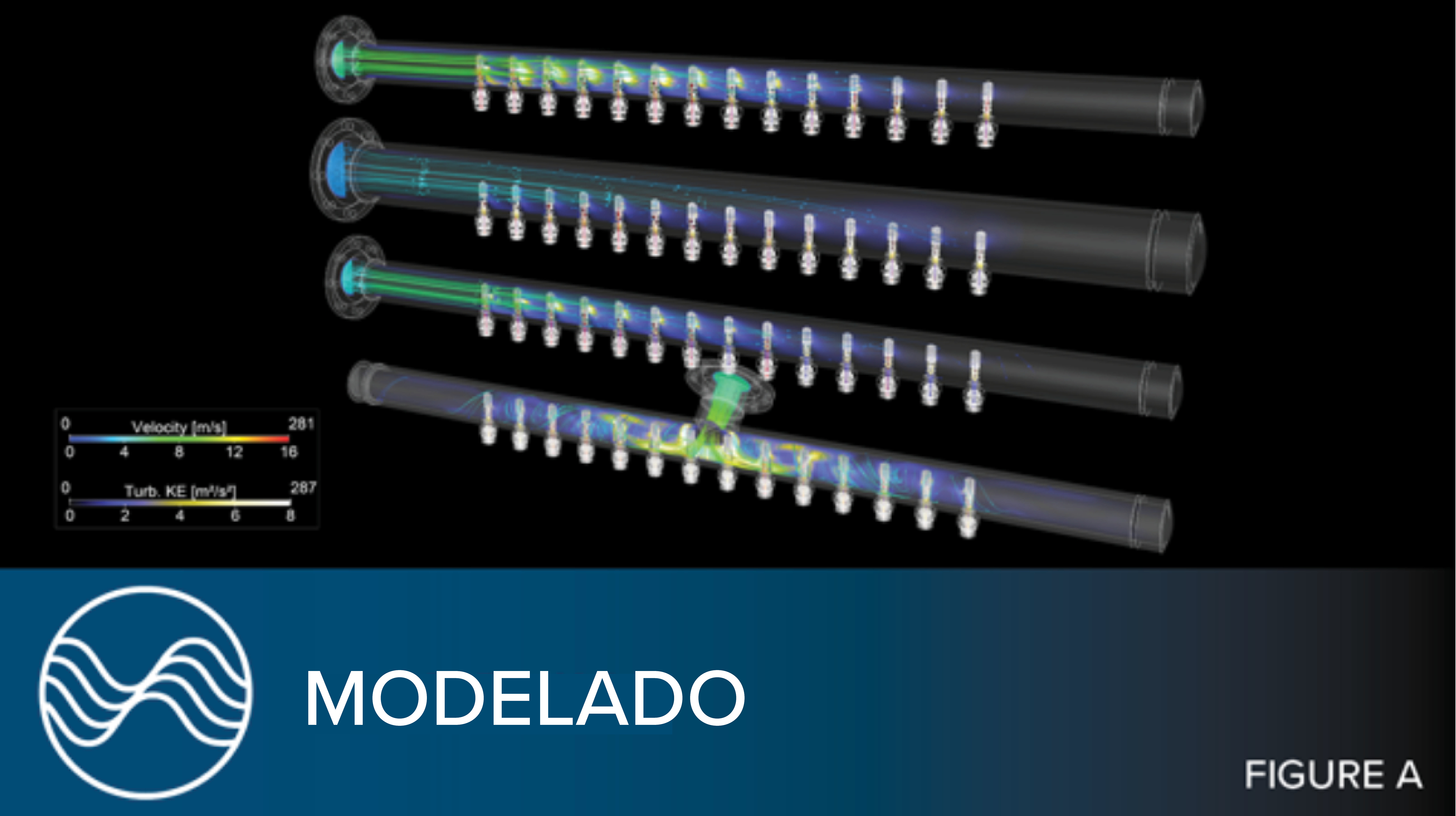

Figura A: muestra la comparación de cuatro configuraciones de cabezales de descascarado (de arriba hacia abajo): (1) cabezal original, (2) cabezal con diámetro aumentado, (3) cabezal original con flujo reducido y (4) cabezal de alimentación central. Para cada configuración, el flujo interno se visualiza mediante contornos de energía cinética turbulenta (TKE), junto con líneas de corriente coloreadas por velocidad que muestran las trayectorias del flujo a través del cabezal.
Análisis de Elementos Finitos (FEA) para cabezales de descascarado
El FEA proporciona un marco sólido para evaluar los cabezales de descascarado bajo condiciones más allá de su dominio operativo validado. Al simular cargas de presión y térmicas, ayuda a predecir la distribución de tensiones y posibles puntos de falla, asegurando decisiones de diseño más seguras y flexibilidad operativa. Consideraciones clave del modelado:
- Simular la distribución de cargas de presión para identificar concentraciones localizadas de tensión
- Analizar las tensiones térmicas causadas por los gradientes de temperatura durante operaciones transitorias o de alta temperatura
- Incorporar propiedades de los materiales dependientes de la temperatura para obtener predicciones más precisas
Interacción Fluido Estructura (FSI) para cabezales de descascarado
La FSI combina el análisis de dinámica de fluidos computacional (CFD) con el análisis de elementos finitos (FEA) para capturar el comportamiento acoplado entre el flujo de fluidos y la respuesta estructural de los cabezales de descascarado. El componente CFD calcula con precisión las cargas de presión y térmicas, que luego se utilizan como condiciones límites refinados en el modelo FEA. Este enfoque ofrece predicciones más precisas y realistas de los esfuerzos en comparación con un FEA independiente, especialmente bajo escenarios operativos complejos. Algunos puntos clave:
- Usa cargas derivadas de CFD (presión y temperatura) para el análisis estructural.
- Mejora la precisión de las condiciones de frontera, reduciendo las suposiciones en FEA.
- Captura los efectos de interacción entre la dinámica de fluidos y la deformación estructural.
- Ofrece resultados de mayor precisión para la validación y optimización del diseño.
Tenemos décadas de experiencia en la fabricación de cabezales.
Nuestro personal incluye especialistas en ingeniería y soldadores certificados.
Otras acreditaciones incluyen:
- Cumplimiento de códigos de fabricación: ASME B31.1; ASME B31.3 y ASME BPVC Sección IX.
- Pruebas/validación: pruebas hidrostáticas (LT), trazabilidad de materiales (MTR), examen con líquidos penetrantes (PT), examen radiográfico (RT), inspección visual (VT), mapas de soldadura, pruebas de soldadura de ferrita y examen ultrasónico (UT).
- Certificaciones: ISO 9001-2015 e ISO 14001-2015; ASME BPVC Sección VIII; Número de Registro Canadiense (CRN) y Directiva de Equipos a Presión (PED).
Todos los cabezales se fabrican bajo pedido y pueden diseñarse y fabricarse conforme a ASME B31.3, la Directiva Europea de Equipos a Presión y otros códigos especificados por el cliente.
ASME® B31.1 y B31.3 (bajo solicitud)
|
|
Si conoces exactamente lo que requiere tu aplicación, fabricaremos cabezales de descascarado basados en tus especificaciones. Si tu aplicación es nueva o estás interesado en mejorar o validar el rendimiento, recomendamos involucrarnos en el proceso de diseño y especificación.
Nuestros expertos locales en aspersión te ayudarán a equilibrar impacto, enfriamiento y eficiencia, reduciendo el consumo de agua y energía, y disminuyendo las emisiones de CO₂ sin sacrificar rendimiento ni calidad. Su oficina está en tu planta y cada uno cuenta con el respaldo de un equipo especializado en nuestras oficinas y laboratorios regionales.
Usar un solo proveedor para cabezales y boquillas elimina problemas de integración y coordinación, asegurando un rendimiento óptimo en tus operaciones de aspersión. Depende de nuestros expertos para ayudarte a configurar la mejor solución para ti.
